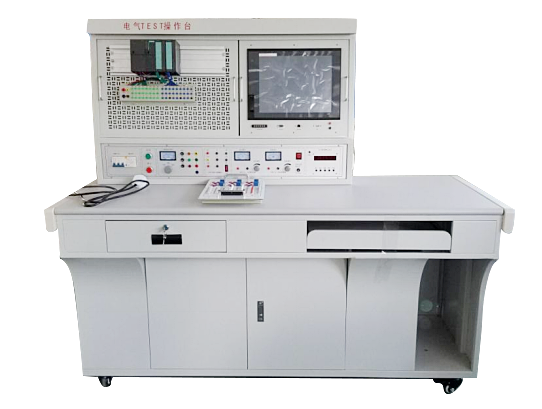

- LG-TEST01型电气检测试验操作实训台
- LGP-X15型PLC实训装置(西门子S7-1500)
- LGSX-03A型工业自动化综合实训装置(PLC+变频器+触模屏+单片机)
- LGSX-03B型工业自动化综合实训装置
- LGP-W01型网络型可编程控制器综合实训装置
- LGBC-P001A型PLC控制编程仿真软件系统
- LGP-LYD04型 PLC电气控制实训平台
- LGY-ZD07型工业自动化网络控制平台
- LGY-BK036型可编程控制器实训装置
- LGY-KZ01型工业全数字控制实训装置
- LGY-KZ08A型运动控制系统实训考核设备(多功能电气自动控制系统)
- LGY-CX07A型可编程序控制系统设计师综合实训考核设备（三、四级）
- LGY-BC05C型可编程控制器实验箱系列
- LGY-KZ06型立体三轴运行控制实训装置
- LGY-BY05A型平面双轴搬运实训装置
- LGY-KZ05型平面双轴运行控制实训装置
- LGY-JX03型工业机械手实训装置
- LGY-ZD010型循环搬运自动控制实训装置
- LGY-Z011型龙门式三轴实训考核装置
- LGY-LTC01型立体停车库实训考核装置
- LGY-SJ06B型视觉检测分拣控制实训装置
- LGY-LT03C型立体仓库实训模型
- LGY-JTD01型立体交通灯实训装置
- LGY-DCD01型带传动控制实训装置
- LGY-YX01C型小车运行控制实训装置(步进电机)
- LGY-ZD01B型工业自动化实训装置
- LGY-JL01A型工业交直流调速系统实训装置
- LGY-HX06C弧形技能工作岛实训装备
- LGY-KZ08G型多轴运动控制单元
- LGY-LY019D型运动控制实训装置
- LGY-LY019B型运动控制实训装置
- LGPFSM-3网络型可编程控制器综合实训装置(西门子)
- LGPFOR-2网络型可编程控制器综合实训装置(欧姆龙)
- LGPFSF-1A/1B可编程序控制系统设计师综合实训装置
- LGPFSF-2A/2B可编程序控制系统设计师综合实训装置
- LGPSOR-1PLC-步进伺服控制综合实训平台(欧姆龙) (配二轴定位模型)
- LGW-XC01型 小车运动控制模型装置
- LG-ADMC01型 工业自动化电气控制综合实训考核装置
- LGSX-01型 PLC可编程控制器实训装置
- LGSX-01A型 网络型PLC可编程控制器综合实训装置（PLC+变频+电气控制+触摸屏）
LGP-X15型PLC实训装置(西门子S7-1500)
一、 使用条件
PLC实训装置适合温度－5℃－40℃；湿度5%－85%；海拔4000m。
二、 主要技术参数
二、 主要技术参数
|
序号
|
名称
|
参数
|
|
1
|
CPU1512C-1PN 紧凑型 PLC
|
1 个 S7-1500 CPU 1512C-1 PN , 250kb/1MB； 集成数字量输入/输出模块16DI/16DO； 集成模拟量输入/输出模块，5 AI/2 AQ；(6ES7512-1CK00-0AB0)
|
|
1 个 MMC 存储卡，24 MB；(6ES7954-8LF02-0AA0)
|
||
|
1 个电源模块，24V/ 8A。（6EP1333-4BA00）
|
||
|
模块安装导轨
|
||
|
3个连接器
|
||
|
2
|
ET200SP 远程控制系统（含 I/O LINK 通讯模块）
ET200SP 远程控制系统（模拟量控制系统） |
1 个接口模块 IM155-6PN；带服务器模块（6ES7155-6AR00-0AN0）
|
|
1 个底板模块，带两个 RJ45接口；
|
||
|
2 个 DI 模块，8*24VDC/0.5A HF；(6ES7131-6BF00-0CA0)
|
||
|
2 个 DQ 模块，8*24VDC/0.5A HF；(6ES7132-6BF00-0CA0)
|
||
|
1 个通讯模块，4*IO-LINK；(6ES7137-6BD00-0BA0)
|
||
|
2 个 AQ 模块，2*U/I HS;(6ES7135-6HB00-0DA1)
|
||
|
2 个 AI 模块，2*U/I 2线制/4线制 HS;(6ES7134-6HB00-0DA1)
|
||
|
1个 35mmDIN导轨，长度830mm;(6ES5710-8MA31)
|
||
|
4个 BU A0型，16个直插式端子（6ES7193-6BP0-0BA0）
|
||
|
5个 BU A0型，16个直插式端子（6ES7193-6BP0-0DA0）
|
||
|
3
|
15.4 寸工业彩色触摸屏
|
1 个 15.4 寸工业彩色精智面板 TP1500 （6AV2 124-0QC02-0AX1）
|
|
4
|
G120 PN 标准变频驱动控制系统（带PROFINET通讯接口）
|
SINAMICS G120 控制单元CU250S-2 PN 集成 PROFINET 支持矢量控制 基本定位器EPOS 通过许可扩展功能 4 个可配置 DI/DO 6 DI(3 FDI),5 DI 3 DO(1 F-DO) 2 个模拟输入 ，2 个模拟输出Safety integrated STO 功能，SBC，防护等级 IP20 USB 和 SD/MMC 接口(6SL3246-0BA22-1FA0)
|
|
G120 标准变频驱动控制系统 SD 卡 512 MB ； (6SL3054-4AG00-2AA0)
|
||
|
G120 标准变频驱动控制系统智能操作面板；(6SL3255-0AA00-4JA2)
|
||
|
G120 标准变频驱动控制系统 0.75KW 功率单元 PM240-2(6SL3210-1PB13-8UL0)
|
||
|
5
|
SCALANCE X208 网管型工业以太网交换机系统
|
1 个 SCALANCE X208，受管理的 IE 交换机，8 个 10/100 Mbit/s RJ45 端口，LED 诊断，错误信号触点含 设置按钮，冗余 电源，PROFINET 输入输出设备，网络管理，集成冗余管理器，包括电子手册在CD-ROM，。(6GK5208-0BA10-2AA3)
|
|
1 个 C-PLUG，移动存储介质用于简单的设备更换故障情况，用来容纳配置数据 或项目组态数据及应用数据（6GK1900-0AB10）
|
三、PLC实训装置包含以下设备
|
序号
|
名称
|
单位
|
数量
|
|
1
|
CPU1512C-1PN 紧凑型 PLC
|
套
|
3
|
|
2
|
ET200SP 远程控制系统（含 I/O LINK 通讯模块）
ET200SP 远程控制系统（模拟量控制系统） |
套
|
3
|
|
3
|
15.4 寸工业彩色触摸屏
|
套
|
3
|
|
4
|
G120 PN 标准变频驱动控制系统（带PROFINET 通讯接口）
|
套
|
3
|
|
5
|
SCALANCE X208 网管型工业以太网交换机系统
|
套
|
3
|
|
6
|
实训台（含实训桌、实训屏、实训电气控制台、实训网孔板等）
|
套
|
3
|
