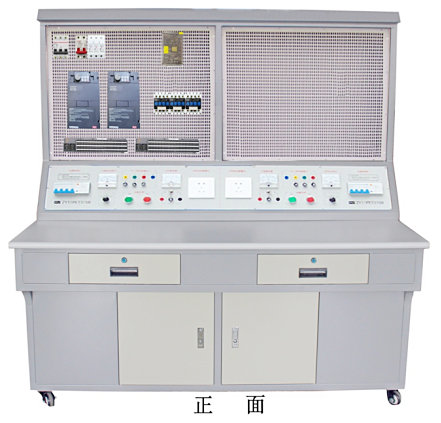

LGH-02型PLC实训与考核综合实训装置(三菱Q系列)
一、概述
LGH-02型PLC实训与考核综合实训装置(三菱Q系列)主要由实训桌、网孔板、实训元器件组成。结合当前我国工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。LGH-02型PLC实训与考核综合实训装置(三菱Q系列)采用模块式结构，包含PLC主机、变频器挂箱、触摸屏。实训内容包括PLC的基础实训、PLC综合实训，变频器的认识、操作、参数设定及通讯实训，触摸屏的认识、操作应用实训，电机应用实训等，实训项目丰富、综合性强、紧跟世界工业自动化发展潮流。
二、特点
1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
3、设有电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。
三、技术性能
1、输入电源：三相四线制～380V±10% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1600mm×700mm×1800mm
5、网孔板尺寸：770 mm×700 mm
四、实训台配置
1、实验屏左右电源输出配制相同
2、电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。
3、提供线电压380V电源。
4、面板设有交流220V电源插座。
6、实验屏每组提供8路按钮输入和16路指示灯指示
7、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，下部有元件储存柜。
五、元器件配置清单
LGH-02型PLC实训与考核综合实训装置(三菱Q系列)主要由实训桌、网孔板、实训元器件组成。结合当前我国工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。LGH-02型PLC实训与考核综合实训装置(三菱Q系列)采用模块式结构，包含PLC主机、变频器挂箱、触摸屏。实训内容包括PLC的基础实训、PLC综合实训，变频器的认识、操作、参数设定及通讯实训，触摸屏的认识、操作应用实训，电机应用实训等，实训项目丰富、综合性强、紧跟世界工业自动化发展潮流。
二、特点
1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
3、设有电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。
三、技术性能
1、输入电源：三相四线制～380V±10% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1600mm×700mm×1800mm
5、网孔板尺寸：770 mm×700 mm
四、实训台配置
1、实验屏左右电源输出配制相同
2、电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。
3、提供线电压380V电源。
4、面板设有交流220V电源插座。
6、实验屏每组提供8路按钮输入和16路指示灯指示
7、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，下部有元件储存柜。
五、元器件配置清单
|
序号
|
名称
|
型号
|
数量
|
备注
|
|
1.
|
变频器
|
FR-A740-2.2K-CHT
|
2台
|
|
|
2.
|
远程输入模块
|
AJ65VBTS3-32D
|
2台
|
|
|
3.
|
远程输出模块
|
AJ65VBTS2-32T
|
2台
|
|
|
4.
|
电源
|
50B
|
1台
|
|
|
5.
|
交流接触器
|
CJX2-0910 AC220V
|
6个
|
|
|
6.
|
中间继电器
|
MY4NJ DC24V
|
16个
|
|
|
7.
|
断路器
|
ABS32C 10A
|
2个
|
|
|
8.
|
断路器
|
DCP52DR 5A
|
10个
|
|
|
9.
|
接线端子
|
TB-1512
|
20条
|
|
|
10.
|
安装附件
|
|
1套
|
|
|
11.
|
电机执行机构
|
普通三相异步电动机
|
1SET
|
|
