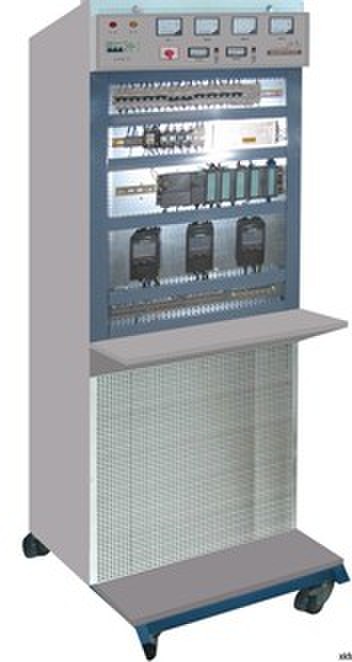

LG-PBG01 网板式PLC变频器实训柜(内置网孔板)

一、LG-PBG01 网板式PLC变频器实训柜(内置网孔板)产品特点：

      LG-PBG01 网板式PLC变频器实训柜(内置网孔板)是在电工的基础上进行改进，增加了PLC直接控制工业电气实验、再增加了变频器的自动调速实验，增加了电脑网络连网考试功能，可有老师主控电脑制进行自动联网考试。按标准电气控制柜设计制造规格，采用网孔板结构，柜内装有电路所需的PLC、变频器、电度表、日光灯、开关、插座、感应开关、漏电开关以及电气控制所需要的多种低压电器，如漏电断器、熔断器、电流、互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、有动功率表、无动功率表、电度表和工作电源、定时、误操作记录仪等，增加了电脑网络式连网考核功能，可由教师主控电脑控制64台。

二、主要功能技术参数：
1、输入电源AC380V～±5%50Hz，电流5A。

2、外形尺寸：700×500×1700mm
3、PLC：FX1N-20MR

4、三菱互动教学软件

5、三菱培训软件

6、三菱学习教材
7、MCGS工控组态软件

三、实验操作项目：
1、PLC控制异步电动机的点动控制
2、PLC控制异步电动机的的两地控制
3、PLC控制异步电动机两地正反转控制
4、PLC控制异步电动机联锁正反转控制
5、PLC控制自动顺序起动控制
6、异步电动机△/Y启动切换
7、自动往返小车
8、CA6140车床PLC控制
9、CW6163车床PLC控制
10、闸刀开关正转控制线路
11、接触点动正转控制线路
12、具有自锁的正转控制线路
13、具有过载保护的正转控制线路
14、倒顺开关控制正反转控制线路
15、接触器联锁的正反转控制线路
16、按钮联锁的正反转控制线路
17、按钮接触器复合联锁控制线路
18、自动往返行程控制线路
19、接触器控制串联电阻降压起动线路
20、时间继电器控制串联电阻降压控制线路
21、手动Y/△降压起动
22、接触器控制Y/△降压起动
23、时间继电器控制Y/△降压起动
24、QX3-13型Y/△自动起动控制线路
25、半波整流能耗制动控制线路
26、全波整流能耗制动控制线路
27、C620车床电气控制线路
28、手动降压起动
29、单相运行反接制动控制线路
30、电动葫芦电气控制线路
31、C6163车床电气控制线路
32、控制电路联锁控制线路
33、主电路联锁控制线路
34、直流电机启动
35、直流电机的调速
36、直流电机反速
37、直流电机制动实验
38、直流电机拆装训练
39、直流电机检修训练
40、变频器的外围接线及交流电机连接
41、变频器的多种操作模式实验①外部端子控制②面板操作控制③组合操作模式
42、变频器设定程序运行
43、变频调速多段速度控制
44、变频器的制动控制
