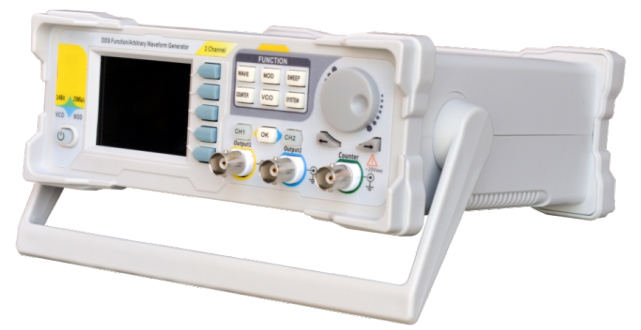

LGY-XH08B型函数信号发生器实验实训装置

LGY-XH08B型函数信号发生器实验实训装置采用DDS直接数字合成技术，产生精确、稳定、低失真的输出信号,显示部分采用2.4英寸（320*240）彩色显示屏，同时显示双通道的波形参数；最高输出频率15MHz（正弦波）,250MSa/s采样率，14bits垂直分辨率；输出幅度最高可达24Vpp，幅度分辨率最小可达1mV（0.001V）；

采用ABS塑料外壳的台式设计，交流100 – 240V （AC）宽电压供电；

完全独立的双通道输出（相当于两个独立信号源），能够同步工作，相位差精确可调；两个通道的相位调节范围为0~359.99°，调节精度0.01°；两个通道的占空比均可独立调节，调节精度可达0.01%；

丰富的波形输出：可输出多达99组函数/任意波形，包含35 组预置波形和64组用户自定义波形。预置波形包含：正弦波，方波，矩形波（占空比可调），三角波，升锯齿波，降锯齿波，洛仑兹脉冲波，多频音波，无规则噪声波，阶梯三角波，正阶梯波，反阶梯波，正指数波，反指数波，正下降指数，反下降指数，正对数波，反对数波，正下降对数，反下降对数，线性调频，心电图波，梯形脉冲波，辛克脉冲波，窄脉冲波，高斯白噪声波，调幅波形，调频波形，正半波，负半波，正半波整流，负半波整流，CMOS(0~12V)，四通道TTL电平和DC电压，四方脉冲、八方脉冲用户自定义波形等；

具有64组任意波存储位，每组存储深度为8192*14bits；

频率精度高：频率精度可达到10-6数量级；

频率分辨率高：全范围频率分辩率1uHz（0.000001Hz）；

具有-12V~+12V的直流偏置功能（<20MHz），分辨率可达1mV；

脉冲波脉冲宽度和脉冲频率连续可调，调节范围20ns-1S。脉冲幅度可在0-12V之间连续调节，调节精度0.001V；

无量程限制：全范围频率不分档，直接数字设置；

具有数字信号输出功能，可实现幅度0~12V的任意CMOS电平；

扫描功能：可对信号的四个属性：频率、幅度、偏置、占空比分别进行扫描，具有线性扫描和对数扫描两种扫描模式，扫描时间可达999.99S,扫描起止点可任意设置；

脉冲串猝发输出功能：可选手动触发、内部CH2触发与外部触发三种触发模式,可以使本机输出1~1048575任意个脉冲串；

VCO功能：支持VCO电压控制信号各参数输出功能。

丰富的调制类型：AM、FM、PM、ASK、FSK和PSK调制；

100M频率计功能：具有频率测量、周期测量、正负脉宽测量、占空比测量四种测量方式。仪器最大测量频率可达100MHz，最低测量频率为0.01Hz；

计数器功能：具有直流和交流两种耦合测量方式，有效解决交流耦合计数不准的情况。

标配强大的任意波形编辑功能，能够在PC机上编辑任意波形后下载到仪器输出波形；

强大的通讯功能，可使用PC机控制该仪器。；

输出短路保护：所有信号输出端都可在负载短路情况下工作60S以上；
