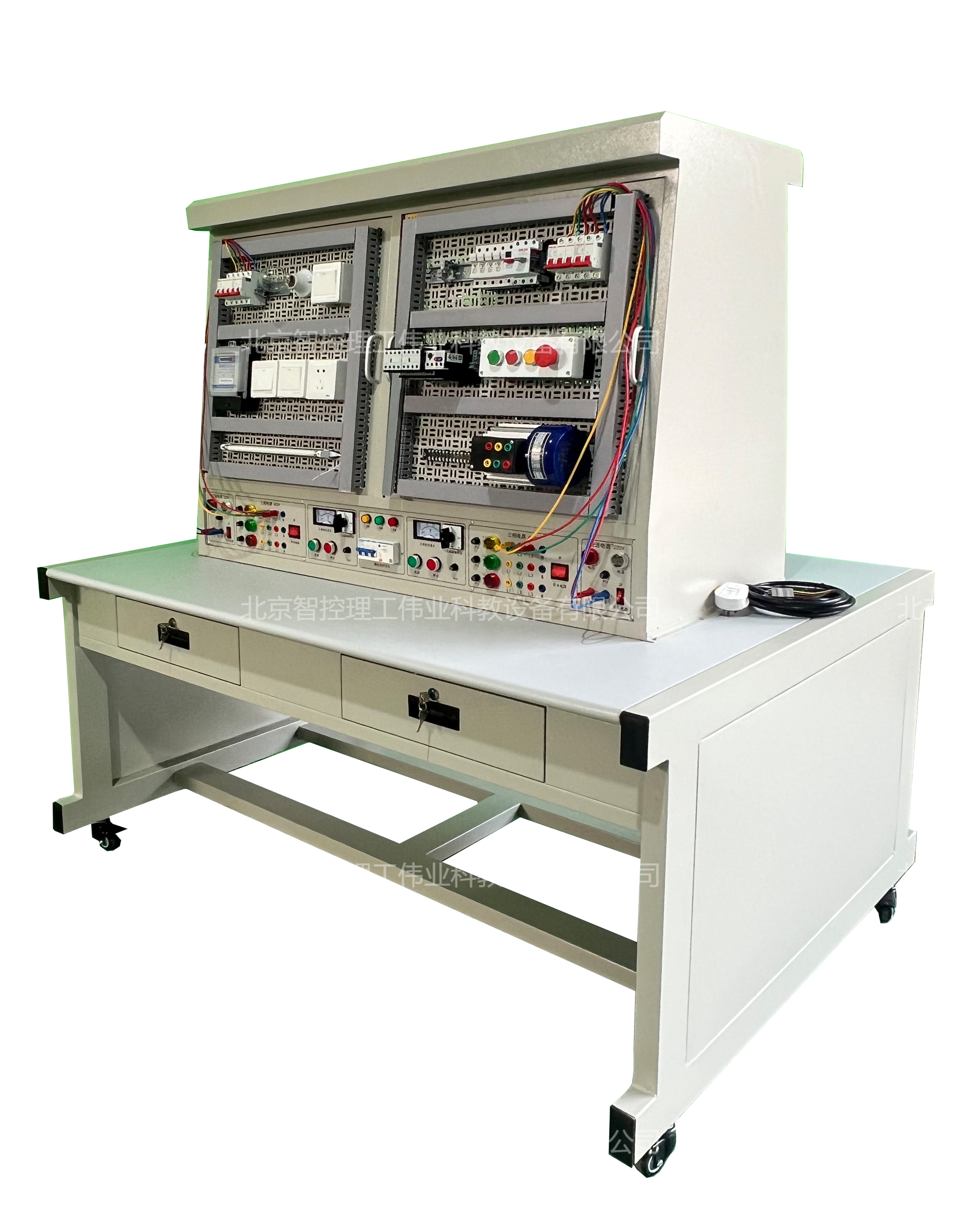

LGWK-DY04C型低压电工实操考核设备（4工位）

一、概述
LGWK-DY04C型低压电工实操考核设备主要由实训桌、网孔板组成，符合特种行业低压电工考核要求：三相异步电动机单向连续运转(带点动控制)的接线及安全操作（K21）、三相异步电动机正反转控制线路的接线及安全操作（K22）、带熔断器(断路器)、仪表、互感器的电动机控制线路的接线及安全操作、单相电能表带照明灯的接线及安全操作（K24）、导线连接（K25）操作者根据实训线路进行元器件的布局、安装、走线。接近工业现场，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。

二、特点
2.1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。
2.2、操作台只需三相四线交流电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。
2.3、每组设有电流型漏电保护器，一旦发生即可自动切断电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。
2.4、实训台为双组型，两个学生可同时进行实训，电源及保护独立，互不干扰。
三、技术性能
3.1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
3.2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3.3、装置容量：＜1.5KVA
3.4、重量：＜200Kg
3.5、外形尺寸：1600mm×1100mm×1690mm（双面）
四、实训台配备
4.1、提供线电压380V和相电压220V两种电源，输入、输出有指示灯和电压表指示工作状况。
4.2、交流仪表
①交流电流表2只 ②交流电压表2只
4.3、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板。配有2个抽屉。
4.4、760*600mm网孔板4块可以互换，采用优质钢板数控机床冲孔，表面喷塑。
五、参考实训项目
5.1、三相异步电动机单向连续运转(带点动控制)的接线及安全操作（K21）
5.2、三相异步电动机正反转控制线路的接线及安全操作（K22）
5.3、带熔断器(断路器)、仪表、互感器的电动机控制线路的接线及安全操作（K23）
5.4、单相电能表带照明灯的接线及安全操作（K24）
5.5、导线连接（K25）
六、配置清单
6.1、K21、配置清单

序号	名称	型号	数量
1	三相电源开关	DZ47-63 3P D63	1个
2	两相电源开关	DZ47-63 2P D40	1个
3	交流接触器	CJX2-1201及辅助触点F4-22	1个
4	热继电器	NR4-63/1.6-2.5	1个
5	熔断器（含5A熔芯）	RT28-32	5只
6	断路器	DZ108-20	1只
7	急停按钮		1个
8	组合按钮（带3位按钮盒）	NP2-BA45 Ф22	1个
9	三相异步电动机	180W/380V	2台
10	接线端子	TB-1512	3条
11	实验接线	Φ4护套自锁线（5色）	10条
12	线槽	25*25mm	2米

6.2、K22配置清单

序号	名称	型号	数量
1	三相电源开关	DZ47-63 3P D63	1个
2	两相电源开关	DZ47-63 2P D40	1个
3	交流接触器	CJX2-1201及辅助触点F4-22	1个
4	热继电器	NR4-63/1.6-2.5	1个
5	熔断器（含5A熔芯）	RT28-32	5只
6	断路器	DZ108-20	1只
7	急停按钮		1个
8	组合按钮（带3位按钮盒）	NP2-BA45 Ф22	1个
9	三相异步电动机	180W/380V	2台
10	接线端子	TB-1512	3条
11	实验接线	Φ4护套自锁线（5色）	10条
12	线槽	25*25mm	2米

6.3、K23配置清单

序号	名称	型号	数量
1	三相电源开关	DZ47-63 3P D63	1个
2	两相电源开关	DZ47-63 2P D40	1个
3	交流接触器	CJX2-1201及辅助触点F4-22	1个
4	热继电器	NR4-63/1.6-2.5	1个
5	熔断器（含5A熔芯）	RT28-32	5只
6	断路器	DZ108-20	1只
7	急停按钮		1个
8	组合按钮（带3位按钮盒）	NP2-BA45 Ф22	1个
9	补偿电容	BZMJ0.4-16-3	1组
10	电流互感器	LMZJ1-0.5 50/5	1组
11	接线端子	TB-1512	3条
12	电流表	6L2 5A	1只
13	实验接线	Φ4护套自锁线（5色）	10条
14	线槽	25*25mm	2米

6.4、K24配置清单

序号	名称	型号	数量
1	三相电源开关	DZ47-63 3P D63	1个
2	两相电源开关	DZ47-63 2P D40	1个
3	交流接触器	CJX2-1201及辅助触点F4-22	1个
4	热继电器	NR4-63/1.6-2.5	1个
5	断路器	DZ108-20	1只
6	急停按钮		1个
7	组合按钮（带3位按钮盒）	NP2-BA45 Ф22	1个
8	电能表	DDS666型单相电子式电能表	1台
9	单控开关	86型单开单控	1个
10	日光灯	T4型28W	1套
11	5孔插座	86型	1个
12	低压配电箱	塑料小型	1个
13	电流表	6L2 5A	1只
14	灯座		1只
15	灯泡		1只
16	开关	86单开双控	2只
17	插座	86 5P插座	1只
18	实验接线	Φ4护套自锁线（5色）	10条
19	线槽	25*25mm	2米
