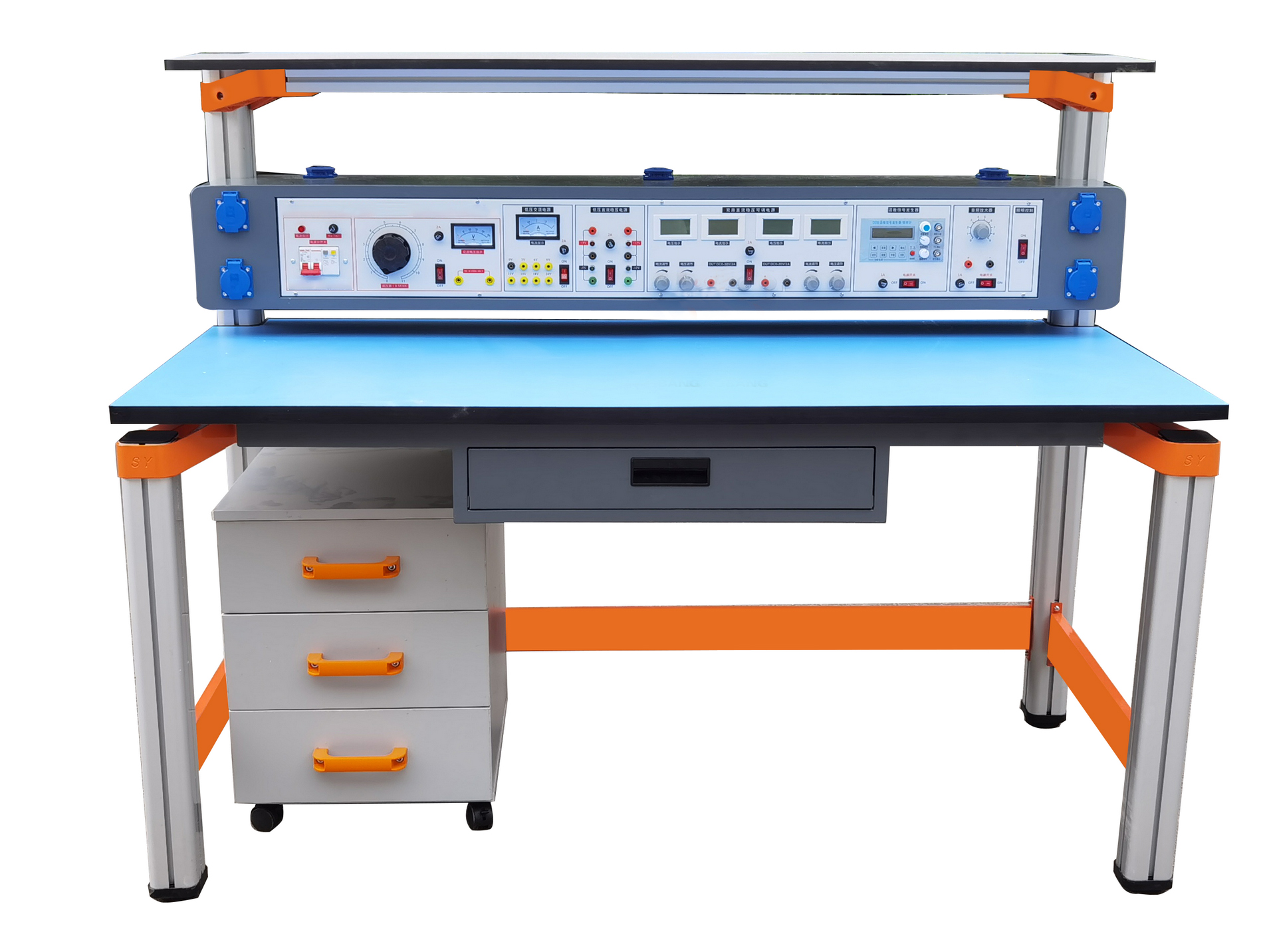

LGDL-C02型数字电路应用创新实验装置

一、产品的特点
LGDL-C02型 数字电路应用创新实验装置具有较完善的安全保护措施，较齐全的功能。数字电路应用创新实验装置实验操作桌中央配有通用电路插扳，电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。数字电路应用创新实验装置实验元件制成透明创新模块，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。

二、适用范围
适用于高等院校及要求较高的中专、技校、职业学校，可完成模拟电子技术、数字电路等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。
三、实验台和实验操作桌结构及功能
1、实验台构成与性能:
1.1.电源及参数
1.1.1输入电源:单相三线输入
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
   A组:一台0.5KVA单相0～250V输出。
   B组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
   C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
   D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
★ 1.2功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
正弦波输出幅度 ≥10V
输出阻抗 50Ω
失真度 <1%（0.1HZ-- 1KHz）
频率范围 0.1HZ～3MHz，采用键盘直接输入数字设定频率
输出幅度电位器调节，正弦波输出具有20db,40db衰减
方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围 100MHz，自动换档
1.4单次脉冲:每次可输出一对正负脉冲。
1.5音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.6七段译码器：3组七段译码器及对应译码显示数码管。
1.7外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
1.8外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。
2、实验操作桌:双面饰面板制成，不变形不褪色，尺寸:160×70×80cm，造型美观大方,中间设有抽屉，存放工具，左右二只存放柜，用于储存元器件。
四、设备的构成、配备及实验项目
（一）构成与配备(以二十四座为例)
1、实验操作桌12张，一桌二座。操作桌桌面中央设置通用电路插扳（尺寸:35×90cm），电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。创新实验元件模块盒体透明直观，内装元件一目了然，盒盖与盒体之间采用压卡式结构、维修拆装、更换方便。每张操作桌配有一粒胶皮板，保护通用电路插板和桌面(如需要在桌上放置电机、焊接等).实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
2、实验台，共12台，每张学生实验操作桌上配置l台。
3、示教控制台1台：
（1）由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。尺寸为160×70cm。
五、设备配置清单（以二十四座为例）

序号	配置名称	型号规格	单位	数量	备注
1	教师主控台		套	1	具有控制学生电源功能
2	学生机头		台	12
3	学生桌		个	12	含模电透明创新实验模块（详见清单）
4	学生桌面板		块	12
5	绝缘皮		张	13
6	凳子		张	25

透明创新实验模块配置清单

模块名称	型号/规格	数量	备注
电阻	4Ω	1	2W
电阻	5.1Ω	2	2W
电阻	8Ω	1	2W
电阻	10Ω	1	2W
电阻	16Ω	1	2W
电阻	20Ω	1	1W
电阻	30Ω	1	1W
电阻	51Ω	2	1W
电阻	75Ω	1	1W
电阻	100Ω	2	1/8W
电阻	120Ω	1	1/8W
电阻	150Ω	1	1/8W
电阻	200Ω	1	1/8W
电阻	240Ω	1	1/8W
电阻	300Ω	2	1/8W
电阻	330Ω	1	1/8W
电阻	470Ω	1	1/8W
电阻	510Ω	2	1/8W
电阻	620Ω	1	1/8W
电阻	650Ω	1	1/8W
电阻	1K	2	1/8W
电阻	1.5K	1	1/8W
电阻	2K	2	1/8W
电阻	2.4K	2	1/8W
电阻	2.7K	1	1/8W
电阻	3K	2	1/8W
电阻	3.3K	1	1/8W
电阻	3.9K	1	1/8W
电阻	4.3K	1	1/8W
电阻	4.7K	2	1/8W
电阻	5.1K	3	1/8W
电阻	6.8K	2	1/8W
电阻	7.5K	1	1/8W
电阻	9.1K	1	1/8W
电阻	10K	5	1/8W
电阻	13K	2	1/8W
电阻	15K	1	1/8W
电阻	20K	2	1/8W
电阻	30K	1	1/8W
电阻	36K	1	/8W
电阻	39K	1	1/8W
电阻	47K	1	1/8W
电阻	51K	1	1/8W
电阻	68K	1	1/8W
电阻	100K	2	1/8W
电阻	150K	1	1/8W
电阻	200K	2	1/8W
电阻	300K	1	1/8W
电阻	470K	1	1/8W
电阻	510K	1	1/8W
电阻	1M	1	1/8W
电位器	470Ω	1	1/2W
电位器	1K	2	1/2W
电位器	4.7K	1	1/2W
电位器	10K	1	1/2W
电位器	47K	1	1/2W
电位器	100K	1	1/2W
电位器	470K	2	1/2W
电位器	1M	1	1/2W
电解电容	0.1UF	1	16V
电解电容	4.7UF	1	16V
电解电容	10UF	3	16V
电解电容	33UF	1	16V
电解电容	47UF	2	25V
电解电容	100UF	3	35V
电解电容	220UF	1	35V
电解电容	470UF	1	35V
瓷片电容	300P	1	63V
瓷片电容	1000P	2	63V
瓷片电容	4700P	1	63V
瓷片电容	0.01UF	3	63V
瓷片电容	0.1UF	2	63V
瓷片电容	0.47UF	1	63V
瓷片电容	1UF	1	250V
瓷片电容	2UF	1	250V
二极管	4007	4
二极管	2AP9	1
发光二极管		2
稳压二极管	2CW54	2
稳压二极管	2CW76	1
三极管	3DG6	2
三极管	3DG12	2
三极管	3AX31	1
三极管	3DA1	1
三端稳压	7805	1
指示灯(信号灯)		1	12V
开关		2
电平开关和逻辑电平指示		2	16位
集成座	14脚	4
集成座	16脚	2
集成座	20脚	1
集成座	28脚	1
集成运放	UA741	2
定时器	NE555	1
功率放大器	LA4101	1
数模转换器	DAC0832	1
模数转换器	ADC0809	1
TTL与非门	74LS00	1
TTL集电极开路与非门	74LS03	1
TTL非门	74LS04	1
TTL与门	74LS08	1
TTL三输入与门	74LS11	2
TTL四输入与非门	74LS20	1
TTL或门	74LS32	1
TTL触发器	74LS74	2
TTL异或门	74LS86	1
JK触发器	74LS112	1
缓冲器	74LS125	1
译码器	74LS138	2
数据选择器	74LS153	1
计数器	74LS160	2
计数器	74LS161	1
D触发器	74LS175	1
加减计数器	74LS192	2
移位寄存器	74LS194	1
计数器	74LS196	3
CMOS与非门	CD4011	1

六、实验项目
1．TTL集成逻辑门的参数测试
2．CM0S逻辑门的参数测试
3．TTL集成电极开路门与三态输出门的应用
4．与、非、或、与非门电路实验
5．半加器电路实验
6．全加器电路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器转换成D触发器
12．D型触发器转换成JK触发器
13．计数器实验
14．MSI移位寄存器及其应用
15．译码器及其变换方式 16．MSI数据选择器及逻辑设计
17．微分型单稳态电路
18．环形多谐振荡器
19．利用门电路构成编码器分配器、选择器
20．组合电路的设计之一一一编码转换
21．组合电路的设计之二一一显示电路
22．同步时序电路的设计
23．计算机时序电路的设计
24．集成定时器测试及应用
25．CM0S集成A/D、D/A转换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．异步十进制减法计数器
29．异步十进制加法计数器
30．综合能力培训实验一一电子秒表
