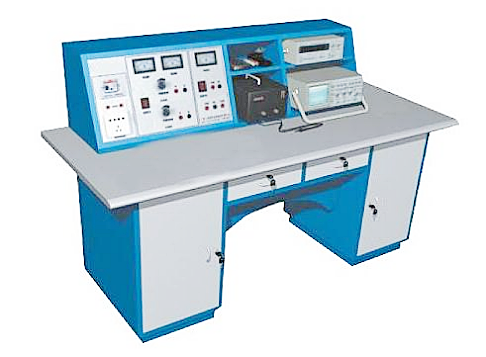

LG-SMYY02型家用数码产品维修技能实训装置

一、产品概述
本装置是根据我国各职业院校、技工学校开设的数码相机维修技术、数码摄像机维修技术、电脑维修技术等实训教学要求而研制的。适合各职业院校、技工学校数码产品维修技术等课程的教学与技能训练。

二、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.整机容量：＜500VA
4.安全保护：动作电流≤30mA 动作时间≤0.1s
5.外形尺寸：160cm×75cm×130cm
三、系统组成
本装置有实训屏、实训桌、实训仪器仪表三部分组成
（一）实训屏
1.交流电源：（带有过流保护）输出电压：220VAC±10% 50Hz
2.直流电源：0V～15V可调
（二）实训桌
整体结构：设有四个万向轮和四个固定调节机构，便于移动和固定。桌面为防水、防火、耐磨高密度板，结构坚固。设有抽屉，用于放置工具和资料。
（三）实训仪器仪表
主要有数字万用表、示波器、频率计、超声波清洗器、热风拆焊台、恒温电烙铁、带放大功能台灯和工具套件等。
四、实训项目
1.对数码产品维修所用到的主要仪器仪表的认识与操作
2.利用工具套件对数码产品进行拆装
3.数码产品的焊接
4.数码产品的元器件的认识与判别好坏
5.用仪器仪表对数码产品的常见故障进行测量分析
6.利用热风拆焊台和恒温电烙铁对数码产品进行芯片拆、焊
7.学生可以自己动手制作简单的数码产品
8.对数码产品主要供电电源的认识、分析与故障维修
9.对数码产品主要的机械结构认识、分析与故障维修
10.对数码产品进行软件升级
