LG-WDG02A型电工综合实训考核平台

一、概述
LG-WDG02A型通用电工竞赛训练平台由钢板制作的考核平台、网孔板设备和电源装置等组成。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。设备配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。

二、设备技术指标
1.外型：整体尺寸1200mm×850mm×1000mm（±10mm）；
2.设备的材料：钣金、木柜结构；
3.电源：
1)输入：三相AC 380V ±10% 50HZ 三相五线；
2)固定交流输出：三相五线 380V 接插式1组、220V接插式1组、220V插座式1组，380V插座式1组
4.保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA，带电源指示。
三、设备结构功能

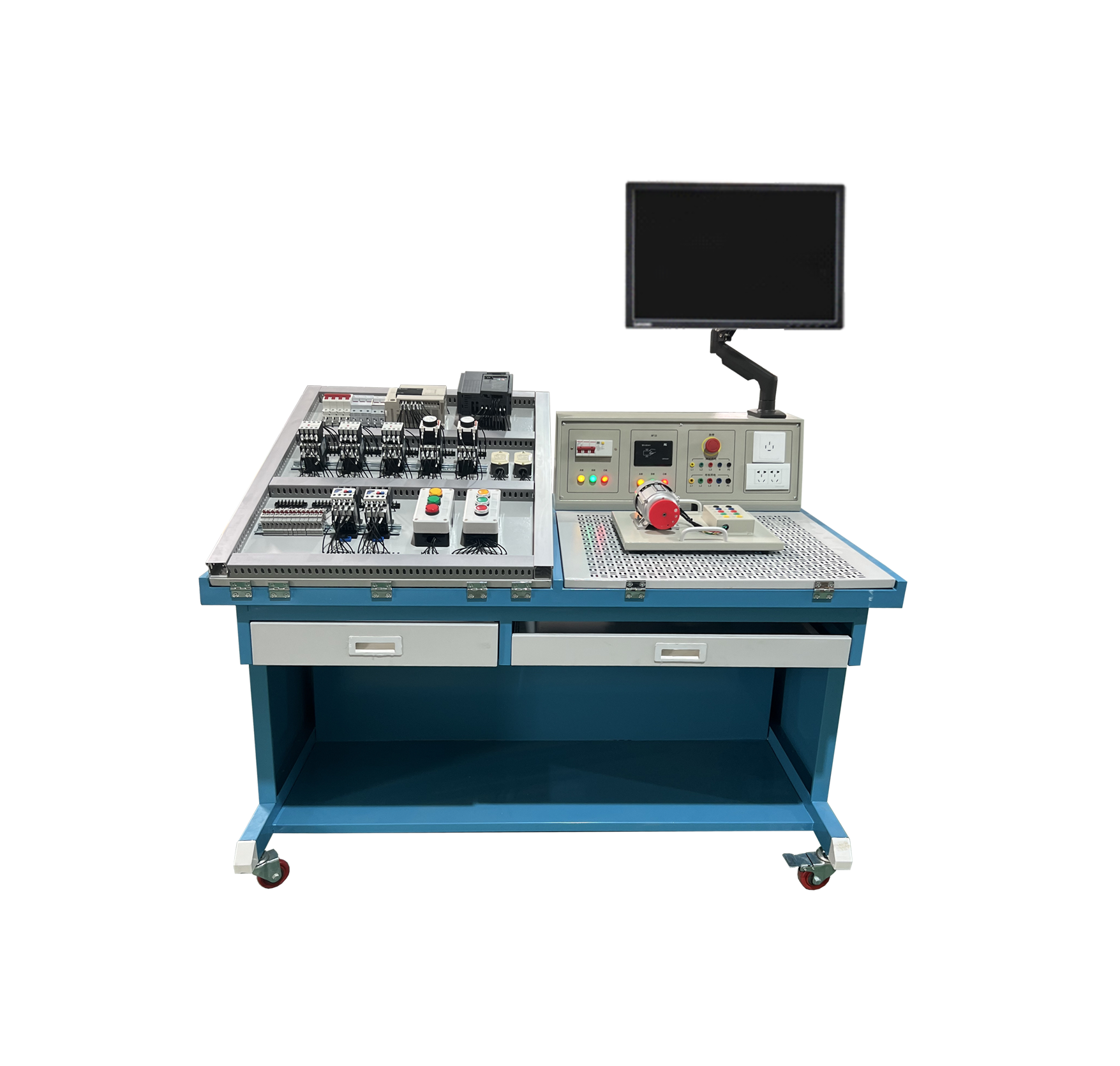

LG-WDG02A型 通用电工竞赛训练平台由实训屏（内置电源）、实训桌（含键盘）、储物柜三大部分组成。钢制表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；电源箱的布局依次为电源保护装置、电源指示装置、电源输出；实训桌左侧安装有角度可以调节的嵌入式的考核平台1张，所有元器件均采用端子引出，学生接线只需在端子上进行接线，可以有效的保护元器件，转接端子采用接插两用端子排，方便与元器件和实训电源屏的连接，右侧装有网孔板一块，角度可调嵌入式安装；实验桌底部装有至少4个导向轮，方便设备移动；储物柜采用标准结构和抽屉式，用于存放工具以及实训资料。电脑通过可调节电脑支架安装于电源屏的上方。
四、设备可完成的典型实训项目举例
1. 电动机点动与连续转动电路连接实训；
2. 按钮联锁的电动机正、反转电路连接实训；
3. 接触器联锁的电动机正、反转电路连接实训；
4. 接触器和按钮双重联锁的电动机正、反转电路连接实训；
5. 两地控制的电动机控制电路的安装；
6. 电动机定子绕组串联电阻启动控制电路连接实训；
7. 按钮切换的Y－△启动控制电路的连接实训；
8. 电动机半波整流能耗制动控制电路连接实训；
9. 电动机全波整流能耗制动控制电路连接实训；
10. 电动机反接制动控制电路连接实训；
11. 电动机顺序启动控制电路连接实训；
12. 电动机定时运转控制电路连接实训；
13. PLC控制的三相异步电动机正反转控制
14. PLC控制的三相异步电动机Y-△启动控制
15. PLC控制的三相异步电动机降压启动控制
16. PLC控制的三相异步电动机能耗制动控制
17. 变频器功能参数设置与操作
18. 变频器报警与保护功能
19. 多段速度选择变频调速
20. 外部端子点动控制
21. 控制电机正反转运动控制
22. 控制电机运行时间操作
23. 瞬间停电变频器参数设定
24. 外部电压变频调速
25. 外部电流变频调速
26. 三相异步电动机的变频开环调速
27. PLC控制变频器调速
五、设备的配置

序号	名称	单位	数量	备注
1	电气装配实训装置	台	1	外形尺寸：1200mm×850mm×1000mm（±10mm）；材料：钢结构；符合国家相关环保要求；输入电压：AC 380 V±10% 50 Hz 三相五线；容量：＜1.5 kVA；
2	电气元件	套	1	配套
3	实训电机	台	1	三相异步电动机（380V，单速） PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、连接组别：△/Y
3	实训电机	台	1	三相异步电动机（380V，单速带离心开关） PN(W):60、nN(r/min):1400、UN(V):三相 AC 380 IN(A):0.33、连接组别：△/Y
4	实训用线	套	1
5	常用工具	套	1	一字螺丝刀、十字螺丝刀、斜口钳、剥线钳、压线钳、数字万用表
6	网孔板	块	1	斜面嵌入式设计，545×465mm 用于学生实训安装电气元件、实训内容的自主创新、实训内容扩展升级；
8	智能考核系统	套	1	附件
9	工具箱	个	1	配套
10	实验说明书	套	1	指导学生实训

六、配套元器件

序号	名称	规格型号	单位	数量	备注
1.	空气开关	DZ47-60 C16 4P	只	1
2.	熔断器座	RT18-32 3P	个	1
3.	熔断器座	RT18-32 2P	个	1
4.	PLC主机	OMRON-CP1H—XA40DR	台	1
5.	PLC下载线	USB-方口	条	1
6.	变频器	FR-E740 0.75KW	台	1
7.	交流接触器	CJX2-0910 AC220V	个	5
8.	辅助触头	F4-22	个	3
9.	空气延时触头	F5-T2	个	2
10.	行程开关	YBLX-19/001	个	2
11.	热过载继电器	NR2-25 0.63-1A	个	2
12.	按钮盒	BX3-22	个	2
13.	按钮开关	LA38-11BN 22mm 黄	个	1
14.	按钮开关	LA38-11BN 22mm 绿	个	1
15.	按钮开关	LA38-11BN 22mm 红	个	1
16.	电源指示灯	AD16-22DS 220V 22mm 黄	个	1
17.	电源指示灯	AD16-22DS 220V 22mm 绿	个	1
18.	电源指示灯	AD16-22DS 220V 22mm 红	个	1
19.	接插两用接线端子	18位	套	1
20.	通用导轨		米	1.5
21.	接地端子		条	1
22.	线槽	30×30mm	米	4.5
