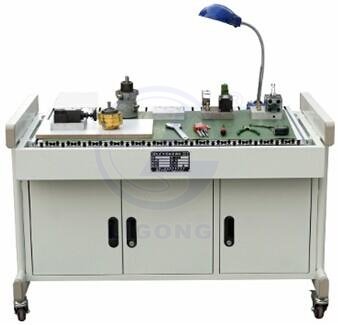

LG-YYCZ01型液压元件拆装实训装置

动力元件包括：低压用齿轮泵中压叶片泵、高压用轴向柱塞泵
控制元件包括：溢流阀、减压阀、节流阀单向阀、换向阀等，
执行元件：单出杆双作用液压油缸。所有元件要求符合液压标准要求，采用通用化系统。
控制屏：采用金属框架制作，设有抽屉、日光灯、交流电源插座。有小零件盒，以防止零件的丢失，操作方便符合人性化要求。

一、LG-YYCZ01型液压元件拆装实训装置产品概述
液压元件是液压系统的重要组成部分，LG-YYCZ01型液压元件拆装实训装置配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具。通过对液压元件的拆装实训，观察了解零件在液压元件中的作用，加深学生对液压元件结构及工作原理的了解，并能对液压元件的加工装配工艺有一定的认识。适合各职业院校机电类专业《液压传动》、《液压与气压传动》等课程的实训教学需要。
二、特点
（1）采用立式单面设计，结构简洁。
（2）操作台采用T型铝合金型材制作，经久耐用，美观大方。
（3）液压元件安装在特殊设计的模块上，可以随意地组合搭建。
三、性能参数
（1）外型尺寸：
实训桌（长×宽×高）：1400mm×700mm×750mm
操作屏（长×宽×高）：880mm×330mm×560mm
（2）重    量：＜70Kg
（3）工作条件：
   温度：-10℃~+40℃
   相对湿度：≤85%（25℃）
三、产品组成
3.1 操作屏
操作屏采用T型铝合金型材制作，在台面上铺设有防静电皮垫，同时台面上还有小元器件盒，以防止零件的丢失。
3.2 元器件
（1）动力元件：低压齿轮泵（CB-B4）、叶片泵（YB-10B）、高压柱塞泵（4MCY-1）。
（2）控制元件：直动式溢流阀（P-B10）、先导式溢流阀（Y-10B）、力士乐系列高压溢流阀（DB-10）、减压阀（J-10B）、节流阀（L-10B）、单向阀（I-10B）、换向阀（34E-10B）、力士乐系列高压换向阀（3W6A）。
（3）执行元件：单出杆双作用液压油缸。
3.3 工具：内六角扳手、内卡、钢皮尺、活动扳手、螺丝刀、老虎钳。
四、实训内容
1. 齿轮泵拆装测量与原理分析
2. 柱塞泵拆装与原理分析
3. 叶片泵拆装与原理分析
4. 执行元件的拆装(液压缸液压马达)
5. 方向阀的拆装与阀工作原理分析(电磁换向阀)
6. 溢流阀的拆装与原理分析
7. 压力阀的拆装(各类溢流阀,减压阀,压力继电器,顺序阀)
8. 流量阀的拆装与原理分析(调速阀,节流阀)
9.液压缸拆装
10.液压泵拆装
五、产品配置

序号	名称	型号	数量	备注
1	低压齿轮泵	CB-B4	2
2	叶片泵	YB-10B	1
4	直动式溢流阀	DBDH	1
6	高压溢流阀	DB-10	1
7	减压阀	J-10B	1
8	节流阀	L-10B	1
9	单向阀	I-10B	1
10	电磁换向阀	24E-10B-DV24	1
11	高压换向阀	3WE6A-220V	1
12	单出杆双作用液压油缸	φ50/25-125	1
13	变量柱塞泵	SCY14-1B	1
14	叶片马达	FQ	1
15	压力继电器	HX	1
16	调速阀	Q型调速阀	1
17	拆装工具	内六角扳手一套、活动扳手二把、螺丝刀一把、老虎钳一把、钢皮尺一根、内卡一只	1
