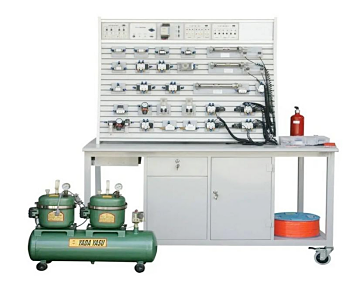

LGQ-SMC01型气动PLC控制实训装置(SMC气动元器件)

一、概述
LGQ-SMC01型气动与PLC控制实训装置是我公司气动实训元件均为SMC工业型元件，采用了开放型综合实训台结构，能开展几十种基本实训回路的工作过程及原理实训。装置根据高校机电一体化对气、电、液控制的教学大纲要求，广泛征求专家教授与老师的意见，经不断创新改进研制而成，集气动控制技术以PLC控制的综合性实训设备，可以让学生直观地对比、了解气、电、手动各自具有的特点、特色、及优缺点，实训回路组装快捷、方便，简单实用。

二、实训装置功能
1、系统采用电、气一体化结构，下半部分为标准化气动实训板，用以完成气动元件的安装固定、气路及电路的连接；上半部分为自动化控制箱，用以完成PLC、低压电器等的安装和接线。
2、实训装置主框架采用欧标铝型材结构，实训面板倾斜铝型材结构平台，主要用于安装气动相关元件，型材表面有标准的两道固定槽，最上面层主要以电气控制位置。
3、桌面采用防火、防水、耐磨高密度板。
4、下柜采用铁质双层亚光密纹喷塑结构或全钢框架结构，用于储存元器件。
三、主要技术参数
1、输入电源：220V．允差±l0%，50Hz；
2、装置容量：≤1.5kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1510mm×700mm×1750mm
6、静音无油空气压缩机：工作电源：AC220V；电机功率：750W公称容量24L；额定输出气压0.8Mpa 。
7、电器控制单元：
（1）电源模块：电源部份配有一个空气开关、系统供电开关及指示灯、气泵运行开关及指示灯，急停开关及指示灯。提供电气控制电路中的AC220V交流电压、DC24V直流电压。
（2）PLC主机模块：主机选用三菱FX5U-32MR主机，16路开关量输入，16路继电输出。
（3）配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，气动元件独立模块等。
四、主要特点
1、气动PLC实训装置主框架由型材结构、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将元件按放在倾斜实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，布局灵活，拆接方便快捷。
3、采用静音空压机，为实训室提供一个较好的实训环境。
4、实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
5、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
6、该装置集各种真实的气动元件，继电器控制单元、PLC编程及监控技术于一体，功能强大，适应范围广。
五、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
23、残压排除回路
24、自动与手动运用回路
25、双手操作回路
26、PLC编程软件学习和使用
六、配置清单

序号	名称	型号	数量	单位
1	实训桌		1	张
2	实训台		1	台
3	PLC主机模块	FX5U-32MR	1	块
4	电源模块		1	块
5	继电器控制模块		1	块
6	时间继电器模块		1	块
7	控制按钮模块		1	块
8	静音无油空气压缩机		1	台
9	单作用缸	QGX25ⅹ100SMC	1	只
10	双作用缸	QGX25ⅹ100SMC	2	只
11	旋转气缸（透明）		1	只
12	三联件	AC2000SMC	1	只
13	减压阀（带压力表）	AR2000SMC	1	只
14	手动换向阀	H210—08SMC	2	只
15	单电磁换向阀（二位三通）常开	3V210-8SMC	1	只
16	单电磁换向阀（二位三通）常闭	3V210-8SMC	1	只
17	单电磁换向阀（二位五通）	4V210-8SMC	2	只
18	双电磁换向阀（二位五通）	4V220-8SMC	1	只
19	双电磁换向阀（三位五通）	4V230-8SMC	1	只
20	单气换向阀（二位五通）	4A210—08SMC	2	只
21	双气换向阀（二位五通）	4A220—08SMC	2	只
22	行程阀（机控）	MOV—2SMC	1	只
23	行程阀（按钮）	MOV—3SMC	1	只
24	行程阀（按钮带锁）	MOV—3ASMC	1	只
25	或门型梭阀	KV—08SMC	2	只
26	快速排气阀	QE—02SMC	2	只
27	单向节流阀	ASC-08SMC	2	只
28	单向节流阀（装在缸体上）	JSC601SMC	7	只
29	单向阀	1/4	2	只
30	顺序阀（透明）		1	只
31	气容		1	只
32	三通（T型三通）	Ø 6SMC	6	只
33	三通（Y型减径三通）	Ø 8—Ø 6SMC	1	只
34	四通	Ø 6SMC	4	只
35	气管	PU6ⅹ4SMC	30	米
36	磁性开关	SMC	4	只
37	编程电缆（适配器）	三菱	1	条
38	实验导线		1	包
39	工具箱		1	个
40	内六角扳手		3	把
41	螺丝刀		2	把
42	剪刀		1	把
43	活动板手		1	把
44	尖嘴钳		1	把
45	气孔塞头	Ø 6	10	只
46	气动实训说明书		1	册
47	三菱PLC编程软件、程序软件	光盘	1	盘
