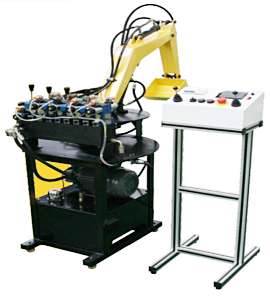

LGJ-WF02型挖掘机液压仿真实训模型

一、性能及特点
1.电气操作控制为旁置式，液压站放置于液压台底部。整体结构紧凑协调, 美观大方，牢固性强。
2.挖掘机械是按照实物的结构与缩小比例制作模拟现场操作，能够真实地体现机械的实际工况，使学生在实践中了解机械的各部件结构及工作原理。
3.实验控制可采用手动和自动两种。
4.实验部件采用耐压胶管，液压元件采用华德国内品牌,泵站采用变量叶片泵。
5.带三相漏电保护,输出电压380v/220v,带漏电保护，电器控制采用直流24v,有过压保护,防止误操作损坏设备。

二、主要技术参数

电机	功率1.5KW 1500r/min
变量叶片泵	额定流量8ml/r;额定压力6.3Mpa

三、实验项目
1.液压传动及元器件结构及工作原理
2.液压挖掘机械演示控制实验
3.PLC编程练习及控制实验
4.可编程控制器/电器控制实验
5.机电液一体控制实验
6.液压阀块的结构及应用
四、实验内容
1.LGJ-SJ60挖掘机仿真实训模型演示控制实验
1）回转作业，动臂提升同时平台回转；
2）卸料作业，铲斗和斗杆工作同时大臂可调整位置高度；
3）返回，平台回转，动臂和斗杆配合回到挖掘开始位置；
2.可编程控制器（plc）电器控制实验,机电液一体控制实验
1）plc指令编程,梯形图编程学习实验；
2）plc编程软件的学习与应用；
3）plc在液压传动控制中的应用；
