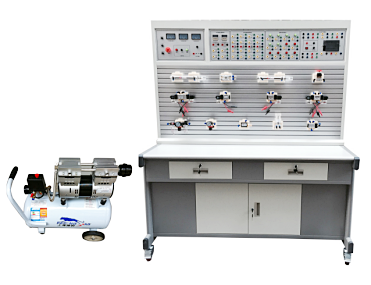

LG-SQD22型气动PLC控制实训装置(工业元件)

一、主要特点
1、LG-SQD22型气动PLC控制实训装置(工业元件)主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。
3、各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将元件安放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，布局灵活，拆接方便快捷。
4、采用静音空压机，为实训室提供一个较好的实训环境。
5、实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
6、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
7、该装置集各种真实的气动元件，继电器控制单元、PLC编程及监控技术于一体，功能强大，适应范围广。

二、主要技术参数
1、输入电源：220V．允差±l0%，50Hz；
2、装置容量：≤2kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×650mm×1750mm
6、静音无油空气压缩机：工作电源：AC220V；电机功率：680W公称容量24L；额定输出气压1Mpa
7、PLC主机模块：主机选用三菱FX1S-20MR，12路开关量输入，8路继电输出。
8、配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，气动元件独立模块等。
★三、无线智能实验室管理考核系统
1、系统采用先进的分布式智能管理型无线AP,通过WIFI技术实现终端覆盖。采用彩色中文触控屏的手持无线系统管理器，中文菜单式触控操作界面，人机对话友好。手持移动控制终端可控制任意一台带驱动模块的气动实验台。可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
2、集成无线实验电源管理系统，通过手持移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭气动实验台电源；全部开启或全部关闭实验台电源功能；定时全闭功能；控制范围>50m；控制能力>50台。
3、集成无线考核系统能实现密码登录系统，设置数据库路，系统测试(查询设备)，学生库设置，题库与题库等级设置，学生键盘设置，考核故障发布考核试卷提取与存储考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复。
4、学生终端采用大屏幕液晶显示具有联机考核和脱机考核功能，学号查询，故障解除，时间查询，分数查，设备号查询。
四、基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
五、配置清单

序号	名称	型号	数量	备注
1	实训桌	LG-SQD22	1张
2	实训台		1台
3	PLC主机模块	三菱FX1S-20MR	1块
4	电源模块		1块
5	继电器控制模块		1块
6	PLC控制按钮模块		1块
7	无线智能实验室管理考核系统		1套
8	静音无油空气压缩机		1台
9	单作用缸	QGX25ⅹ100	1只
10	双作用缸	QGX25ⅹ100	2只
11	旋转气缸（透明）		1只
12	三联件	AC2000	1只
13	减压阀（带压力表）	AR2000	1只
14	手动换向阀	H210—08	1只
15	单电磁换向阀（二位三通）常开	3V210-8	1只
16	单电磁换向阀（二位三通）常闭	3V210-8	1只
17	单电磁换向阀（二位五通）	4V210-8	2只
18	双电磁换向阀（二位五通）	4V220-8	1只
19	双电磁换向阀（三位五通）	4V230-8	1只
20	单气换向阀（二位五通）	4A210—08	2只
21	双气换向阀（二位五通）	4A220—08	2只
22	行程阀（机控）	MOV—2	1只
23	行程阀（按钮）	MOV—3A	1只
24	行程阀（按钮带锁）	MOV—3	1只
25	或门型梭阀	KV—08	2只
26	快速排气阀	QE—02	2只
27	单向节流阀	ASC-08	2只
28	单向节流阀（装在缸体上）	JSC601	7只
29	单向阀	1/4	2只
30	顺序阀（透明）		1只
31	气容		1只
32	消声器	1/8	2只
33	消声器	1/4	1只
34	三通（T型三通）	Ø 6	4只
35	三通（Y型减径三通）	Ø 8—Ø 6	1只
36	四通	Ø 6	4只
37	气管	PU6ⅹ4	20米
38	行程开关（装在缸体上）		2只
39	编程电缆（适配器）	三菱	1条
40	工具箱		1个
41	内六角扳手		3把
42	螺丝刀		2把
43	剪刀		1把
44	活动板手		1把
45	尖嘴钳		1把
46	气孔塞头	Ø 6	10只
47	气动实训说明书		1册
48	三菱PLC编程软件、程序软件	光盘	1盘
