LGJ-DY04型 电液比例伺服液压综合实验台
LGJ-DY04型 电液比例伺服液压综合实验台依据高等院校、高等职业院校的《液压传动与控制》、《液压比例传动与控制》、《液压伺服传动与控制》等液压类教材、充分结合目前国内工业中流行的液压伺服控制技术而专门设计。电液比例伺服液压综合实验台能充分满足教学需求、学生实践与培训需求、科研辅助需求等,从基础到高端、从教学到科研而专业设计的液压伺服控制实验台。
一、实验台主要技术参数
电源 | 国家标准工业用电一AC380V、50HZ,三相五线制 |
控制电压 | 安全控制电压——DC24V |
使用环境要求 | 防潮、防尘环境 |
系统总功率 | <=3KW |
系统安全使用压力 | P<=6.3Mpa |
主实验台尺寸 | 约3000mm x950mm x1140mm |
液压泵站由三相电机、变量叶片泵、单向阀、 风冷器、空气滤清器、油温油面计、精密过滤器、压力表、蓄能器、泄压阀组等组成。
二、液压泵主要技术参数
变量叶片泵 | 1台 公称排量6.67ml/r,额定压力:6.3Mpa |
变量叶片泵驱动电机 | AC380V±10%, 2.2KW, 绝缘等级 B |
油箱 | 公称容积80L;附有液位、油温指示计,吸油回油滤油器、空气滤清器等 |
风冷器 | 额定流量:25L/min |
专用安全防憋压装置 | 液压、电器一体化设计结构防止实验中有憋压现象 |
液压油 | 32#抗磨液压油 |
精吸油滤油器 | 过滤精度10微米,不低于HB5930-6/A级 |
回油精滤油器 | 过滤精度10微米,不低于HB5930-6/A级 |
三、主要特点
1.根据需要配置目前工业上广泛使用的电液伺服 阀、伺服放大器、电液比例阀、比例放大器。
2.能充分展现该阀整个控制过程和动作条件以及 对这例高端产品进行一系列性能测试。
3.实验台所用板卡采用美国NI68通道数据采集卡 预留有足够的扩展空间。
4.专业的数据采集系统:采用进口 16位精度68通 道I/。AB敗据采集卡,确保实验中数据准确, 干扰小,稳定性能高于同类其它产品.I/Q通道 可根据需要自行扩展,操作简单方便,软件采 用具有自主知识产权且性能稳定的正版系统, 可以根据需要描絵实时曲线、生成报表、生成 X-Y曲线,数据准确且系统稳定。
四、可编程控制器(PLC)电气控制实验
五、数据采集分析系统
本数据采集系统专门依据液压伺服阀进行开发设计,采集硬件采用美国NI测控的数据采集卡,测量传感器采用精度高、抗干扰能力强的多种测试传感器,保证测试精度。软件各功能界面均依据伺服阀测试功能特性进行专门设计。

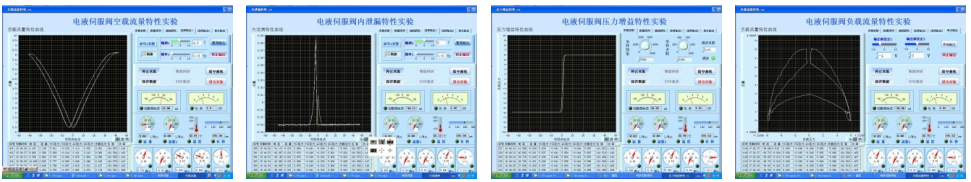

空载流量特性实验 内泄漏特性实验 压力增益特性实验 负载流量特性实验
