LGY-YQ01B型PLC控制的液压与气动综合实训装备

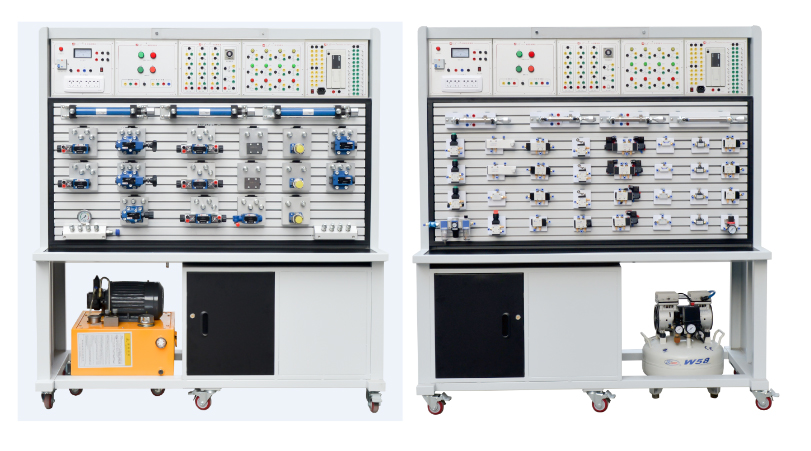

一、外观图
二、设备功能
本液压气动实训装备依据国家大中专高等院校、职业技术类院校的《液压与气动技术》、《气动控制技术》教学大纲以及实训教学大纲的要求，针对当前的实训教学现况，并广泛收集了全国多所高等院校、重点院校的资深教授和相关专业老师的建议而专门设计的双面液压气动教学实训装备。
该实训装备覆盖了气压传动、液压传动、传动继电器控制、PLC自动控制、传感器应用技术等多个技术领域 。是气压传动技术、液压传动技术和各种现代控制技术的组合体。加上该实训采用双面工作台结构设计，一个实训装备可供两组学生同时进行各自不同的实训，大大的提高了实训设备的使用效率，并有效的利用了实训室空间。
三、技术指标：
1．电源部分：
带有漏电保护功能，当由于接线错误而导致线路发生短路时，会自动断开电源，起到保护设备的功能。带三相漏电保护，输出电压380V/220V、直流电压24V。
供电电压：三相五线 AC 380 V±5%，50Hz；
控制电压：DC24V/+12V；
2．整机容量：≤1 kVA；
3．工作环境温度：－5℃～40℃；
4．工作湿度：≤90%(40℃时)．
5．安全保护措施：安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
6．外形尺寸：长×宽×高＝1590mm×1120mm×1830mm；
7. 实训装备重量：约180kg
