LGY-YQ02B型透明液压与气动综合实训装备（双面）

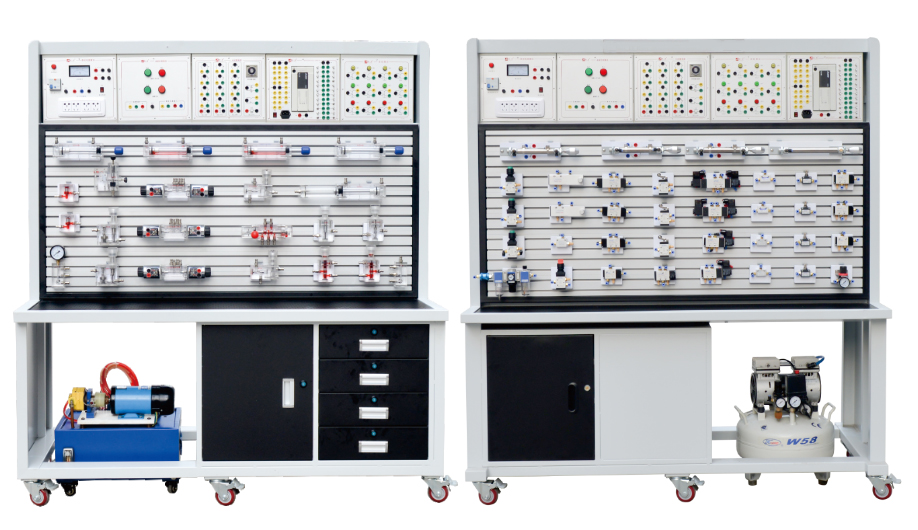

一、外观图
二、设备概述
本实训装备是依据国家职业院校，技校，大、中专院校、高等院校通用教材和最新的教学大刚的《液压与气动原理》、《液压与气动传动》、《机械基础》《液压与气动控制技术》而专业设计符合教学实验、实训专用。
该实训装备所有液压元件的外壳体采用进口高清晰透明可视化材料制作，内部均按照工业液压与气动元件的实际内部结构而设计。能真实的反映了单个工业液压的静态构造原理；也可以选用多个透明液压与气动元件组成任意回路；清楚地观察流体在阀体中的流向和工业液压阀芯在回路中的动态原理，原理简单，回路清晰，把抽象变形象，把复杂变简单，能使学生把液压与气动传动系统知识得到透彻的学习和运用。本实训装备覆盖了液压与气动技术、传统继电器控制技术、时间继电器技术、PLC自控技术、传感器器应用技术等多项技术于一体，是液压与气动技术和控制技术的完美结合。
因此该实训装备是液压与气动实训教学、液压与气动控制技能实训、液压与气动PLC编程实训、液压与气动与传感器技术的实用实训，是一款以液压与气动为主并多项技术于一体的综合实训装备，特别适合国家职业院校、技校、大、中专院校和高等院校的专业液压与气动教学实验，实训专用。
本液压与气动与气动实训装备，是中等职业院校的学生学习《液压与气动与气动技术》，《液压与气动与气动控制技术》快速入门的好助手，历届得到专家的好评，并获的国家专利，填补国内空白。
三、技术指标
1.液压与气动泵站：系统额定工作压力：（0-2.5Mpa）
永磁直流调速电机：额定电压：DC220V，功率400W，调速范围：0～1200rm。
油箱：公称容积30L;附有液位计，油温指示计，吸油、回油滤油器，安全阀等。
2.气压泵站 （泵站自带过热保护断路器）
电源：220V AC50HZ；功率:58W；流量: 55L/min；储气罐容积：24L；
噪音:<=60db；最大压力:0.75Mpa；工作噪声：< 60分贝。
3.电源部分：
- 带有漏电保护功能，当由于接线错误而导致线路发生短路时，会自动断开电源，起到保护设备的功能。
- 供电电源：AC220V、50HZ；控制电压：DC24V/12V；
- 使用环境要求：防潮、防尘环境；
- 实验台外形尺寸（mm）：长×宽×高＝1560×1100×1800 mm；
- 实训台重量：150kg。
