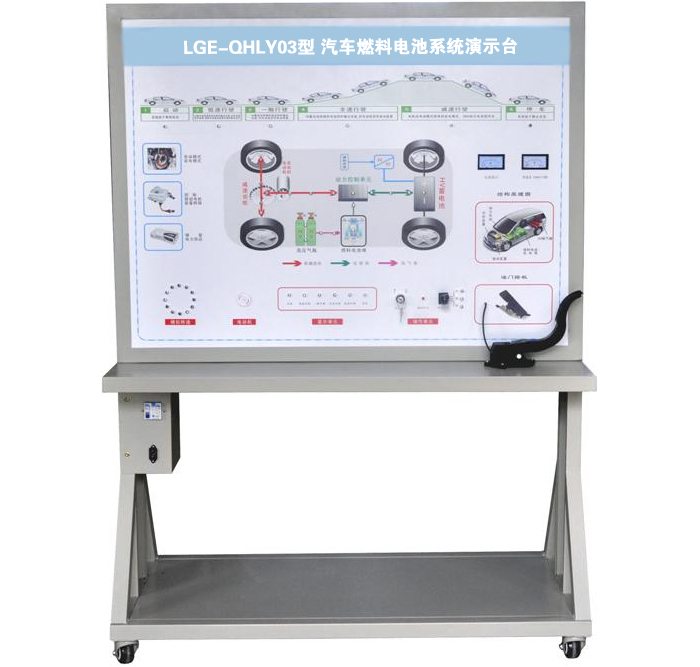

LGE-QHLY03型汽车燃料电池系统演示台

一、LGE-QHLY03型汽车燃料电池系统演示台功能特点
1、该设备完整展示汽车燃料电池动力系统，可以动态模拟燃料电池系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态。
2、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照汽车燃料电池系统结构原理图和实物，认识和分析汽车燃料电池系统的工作原理。
3、面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，还设有一台模拟电机用来演示电动机的工作状态。
4、整体采用1.5mm厚冷轧板，严格按钣金加工工艺操作，经酸洗、喷塑，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
5.采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
二、结构组成
该设备由启动开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，加速度传感器、12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用操作手册等。
三、技术规格
1、外接电源：交流220V±10% 50Hz
2、工作电压：直流12V
3、工作温度：-40℃～+50℃
4、外形尺寸：1240*600*1700mm(长×宽×高)
四、实训项目
1．可模拟运行汽车燃料电池（氢气）系统，展示汽车燃料电池（氢气）系统的组成结构及原理。安装发光二极管进行系统流向的动态指示。
2．操纵点火开关与调节开关，可模拟演示汽车燃料电池（氢气）系统的各工况工作过程。
3.模拟燃料电池（氢气）系统启动工作过程
4. 模拟燃料电池（氢气）系统低速行驶工作过程
5. 模拟燃料电池（氢气）系统一般行驶工作过程
6. 模拟燃料电池（氢气）系统全速行驶工作过程
7. 模拟燃料电池（氢气）系统减速行驶工作过程
8. 模拟燃料电池（氢气）系统停车行驶工作过程
9. 模拟燃料电池（氢气）系统制动回收工作过程
五、基本配置(每台)

序号	名称	规格型号	单位	数量
1	原理面板	彩色原理图/4mm铝塑板UV平板喷绘	套	1
2	启动开关	配套	套	1
3	油门踏板	配套	套	1
4	档位开关	配套	套	1
5	制动开关	配套	套	1
6	数字转速表	配套	套	1
7	电流指示表	配套	套	1
8	发光二极管闪光灯灯条	配套	套	1
9	电子油门踏板	配套	套	1
10	模拟电机	配套	套	1
11	12V开关电源	配套	套	1
12	继电器	配套	套	1
13	保险丝盒	配套	个	1
14	故障设置和考核系统	配套	套	1
15	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
16	教师手册	配套	套	1
17	合格证与保修卡	配套	套	1
18	燃料电池组件	7.5V/配套	套	1
