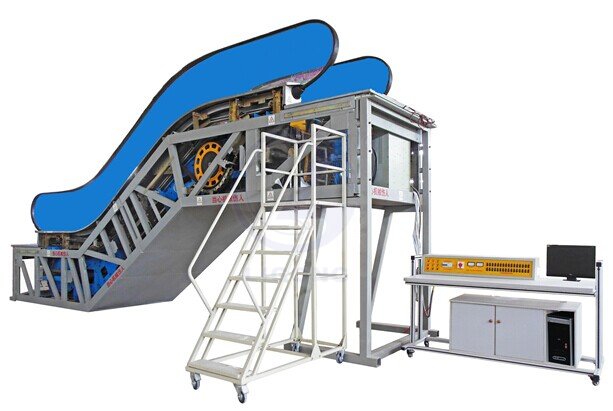

LG-DTF02型 扶梯部件安装与调整实训设备（工程型）
一、LG-DTF02型 扶梯部件安装与调整实训设备（工程型）的结构特点
1、结构特点
LG-DTF02型 扶梯部件安装与调整实训设备（工程型）是以电力驱动，在一定方向上能够大量、连续运送乘客的开放式运输机械。扶梯部件安装与调整实训设备（工程型）具有结构紧凑、安全可靠、安装维修简单方便等特点。因此，扶梯部件安装与调整实训设备（工程型）在客流量大而集中的场所，如车站、码头、商场等处，得以广泛应用。
扶梯部件安装与调整实训设备（工程型）具备运输能力，各传动零件均采用金属件精制而成。

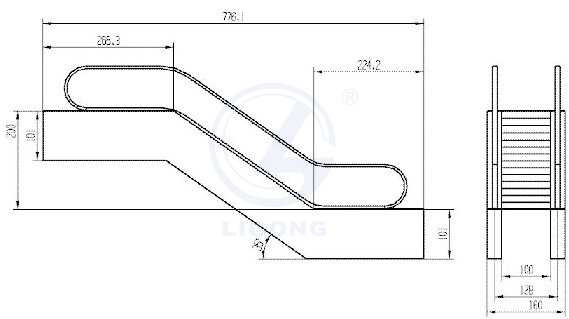

2、扶梯尺寸
二、技术指标
1、输入电源：三相四线（或三相五线）AC380V±10% 50Hz
2、整机容量：＜8kVA
3、外形尺寸：7800mm（长）×1600mm（宽）×4000mm（高）
4、安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
三、自动扶梯技术规格表
| 序 号 | 内 容 |
| 1 | 总体说明 |
| 1．1 | 电梯编号：L1-L2 |
| 1．2 | 建筑物类型：百货商场 |
| 1．3 | 扶手支架类型：苗条型 |
| 1．4 | 扶手支架高度： 900mm |
| 1．5 | 适用标准 ：GB16899-1997 |
| 2 | 主要技术参数： |
| 2．1 | 安装方式 ：室内 |
| 2．2 | 布置方式 ：单台 |
| 2．3 | 提升高度 ：2000mm |
| 2．4 | 倾角 ：35º |
| 2．5 | 梯级宽度 ：1000mm |
| 2．6 | 水平梯级 ：2K |
| 2．7 | 速度 ： 0.5 m/s |
| 2．8 | 供电方式 ：三相五线制 |
| 2．9 | 电机电压 ：380V |
| 2．10 | 照明电压 ：36V |
| 2．11 | 频率 ：50HZ |
| 2．12 | 减速机 ：蜗轮蜗杆 |
| 2．13 | 控制屏安装 ：桁架内 |
| 2．14 | 起动 ：星、三角 |
| 2．15 | 起动方式 ：钥匙 |
| 3 | 型材 |
| 3．1 | 扶手支架型材 ：发纹不锈钢 |
| 3．2 | 护壁板 ：透明钢化玻璃 |
| 3．3 | 内盖板 ：发纹不锈钢 |
| 3．4 | 外盖板 ：发纹不锈钢 |
| 3．5 | 围裙板 ：发纹不锈钢 |
| 3．6 | 梯级 ：不锈钢 |
| 3．7 | 梯级颜色 ：黑色（带黄边框） |
| 3．8 | 扶手带 ：黑色 |
| 3．9 | 前沿板及盖板 ：发纹不锈钢 |
| 3．10 | 梳齿 ：合成树脂 |
| 4 | 故障显示（中文） |
| 5 | 变频节能功能 |
四、自动扶梯主要部件配置表
| 序号 | 材料名称 | 产地 |
| 1 | 发纹不锈钢围裙板材料 | 日本 |
| 2 | 发纹不锈钢内外盖板材料 | 日本 |
| 3 | 阿尔法系列曳引机 | 阿尔法 |
| 4 | 电动机 | 宝达中马合资 |
| 5 | 微机控制 | 日本 |
| 6 | 蜗轮蜗杆 | 阿尔法 |
| 7 | 苗条型扶手支架 | 阿尔法 |
| 8 | 过载保护西门子继电器 | 中德合资 |
| 9 | 相关主轴承 | 日本 |
| 10 | 梯级链主轮和梯级付轮轮缘 | 德国拜耳 |
| 11 | 围裙板挤压保护 | 阿尔法 |
| 12 | 梯级下沉保护 | 阿尔法 |
| 13 | 梳齿受力保护 | 阿尔法 |
| 14 | 驱动链涨紧及断裂保护 | 阿尔法 |
| 15 | 梯级链涨紧及断裂保护 | 阿尔法 |
| 16 | 控制接点 | 中德合资 |
| 17 | 控制屏施耐德接触器 | 中法合资 |
| 18 | 控制屏施耐德继电器 | 中法合资 |
| 19 | 桁架 | 阿尔法 |
| 20 | 扶手带 | 豫联中美合资 |
| 21 | 不锈钢梯级 | 阿尔法 |
| 22 | 梯级链（节距133.33毫米） | 阿尔法 |
| 23 | 钢化玻璃 | 苏新中新合资 |
| 24 | 变频器 | 阿尔法 |
五、自动扶梯主要功能
| 序号 | 功能名称 | 功能说明 |
| 1 | 双向运行 | 操作上下进出口处钥匙开关，可实现上行或下行 |
| 2 | 紧急停止 | 按上下进出口处急停按钮，可使扶梯停止运行 |
| 3 | 检修运行 | 操作检修盒，可进行检修点动运行 |
| 4 | 梯级安全照明 | 扶梯上下部的梯级下方装有照明灯提醒乘客注意安全 |
| 5 | 扶手带入口安全装置 | 扶手带入口处有异物则设备停止运行 |
| 6 | 梯级安全运行装置 | 梯级发生断裂下陷时设备停止运行 |
| 7 | 梳齿板安全装置 | 梯级与梳齿板之间夹入异物则设备停止运行 |
| 8 | 扶手带安全装置 | 发生扶手带断裂则设备停止运行 |
| 9 | 梯级链安全装置 | 梯级链断裂或超过延伸长度则设备停止运行 |
| 10 | 围裙板安全装置 | 梯级与围裙板之间夹入异物则设备停止运行 |
| 11 | 超欠速安全装置 | 当设备运行速度大于额定速度的20%或下于额定速度的80%时，设备停止运行 |
| 12 | 超载安全装置 | 运行电流大于额定电流15%则设备停止运行 |
| 13 | 松闸安全装置 | 制动装置没有安全打开或失灵则设备停止运行 |
| 14 | 静电保护 | 消除梯级运行（踏板）在运行中产生的静电 |
| 15 | 驱动链断链保护 | 当驱动链断裂或过长时设备停止运行 |
| 16 | 非操作逆转保护 | 设备和扶手带的运行方向与指定方向相反时设备停止运行 |
| 17 | 断、错相保护 | 动力电源缺相或错相时设备停止运行 |
| 18 | 短路保护 | 电源回路短路时设备停止运行 |
| 19 | 故障显示（中文） | 设备运行发生故障时，自动显示故障发生部位 |
| 20 | 变频驱动 | 使设备启动平稳，无乘客时慢速或停止，可节能40%，减少蜂值电流70% |
六、主要实训项目：
1、扶梯扶手带安装与调整实训设备
2、扶梯梯级安装与调整实训设备
3、扶梯曳引机系统安装与调整实训设备
4、扶梯驱动机构安装与调整实训设备
5、扶梯机械防逆转系统、电气防逆转系统安装与调试实训设备
6、扶梯润滑系统组装与实验实训设备
7、扶梯安全保护系统组装与动作实验实训设备
