LG-DJT01型电梯(轿-厅)门系统装调实训平台

一、产品概述

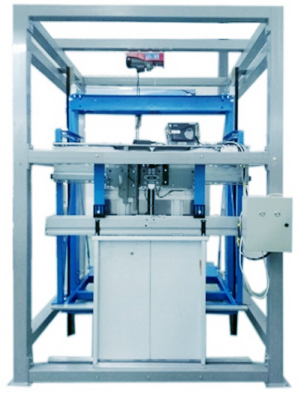

LG-DJT01型电梯（轿-厅）门系统装调实训平台由钢结构框架、门框、层门门扇、层门地坎、层门上坎、轿厢龙门架、轿厢门扇、轿厢门地坎、门机等部件组成。学生根据随机文件资料说明，在钢结构框架上进行安装与调整，使其符合电梯门系统相关规范要求。

二、设备功能
1、产品采用真实机构器件；
2、框架整体环氧聚塑喷涂、磷化喷塑或者喷塑处理，不外露底层材料；
3、整体外观简洁明了，占地空间小；
4、方便学员对门系统内部结构的认识及操作；
5、方便指导老师对于学员的操作指导及安全监管；
三、技术参数
1、电源输入：单相三线 AC220V 50Hz；
2、工作环境：海拔＜1000m；温度-10℃～+40℃；湿度＜95%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
3、门机：永磁同步变频门机；
4、开门宽度：800mm；
5、门高度：1000mm；
6、轿门材料：不锈钢板；
7、层门材料：不锈钢板；
8、整机功耗：0.5kW；
9、整机重量：400kg；
10、外形尺寸：2000×1600×3000（宽×深×高）。
四、实训项目
1、电梯层门地坎的拆装与调整；
2、电梯层门门框的拆装与调整；
3、电梯层门上坎的拆装与调整；
4、电梯层门门扇的拆装与调整；
5、门机的安装与调整；
6、电梯轿门的安装与调整；
7、门刀的安装与调试；
8、电梯层轿门地坎尺寸的调整；
9、电梯门机参数的设置与调试；
10、电梯开关门的调试；
11、电梯门系统的保养；
12、层轿门联动实训。
五、配置清单

序号	名称	数量	单位	备注
1	框架	1	套	整体框架由标准方形管拼接成型，表面喷漆处理
2	导轨支架	1	套	表面喷塑处理，L型、采用槽型孔，方便调节位置
3	导轨	2	套	T75-3/B
4	层门装置	1	套	中分式，拉簧式强迫关门方式
5	层门地坎	1	套	铝合金，含支架
6	轿门地坎	1	套	铝合金
7	中分变频同步门机	1	套	开门方式：中分；开门宽度：800mm；输入电压：单相220V -15%～20%；一体化门机控制器，含安装支架；
8	层门门扇	1	套	不锈钢
9	轿门门扇	1	套	不锈钢
10	门框	1	套	不锈钢
11	电动葫芦	1	台	2T
12	光幕	1	套	配套
13	门刀	1	套	成套
14	轿厢龙门架	1	套	槽钢表面喷塑处理
15	随机资料	1	份	实训指导书等资料
