LG-DTDQ03型电梯电动机电气控制操作柜

一、产品概述
LG-DTDQ03型电梯电动机电气控制操作柜能进行有交流双速电梯主驱动系统电路线路装接实训、原理验证、技能考核等教学实训，通过实训能有效锻炼学生的动手能力，让学生了解电梯电动机驱动系统的结构与原理，掌握交流双速电梯的控制和调速方法。老师可以根据教学需要对学生进行电梯电气控制实训与考核使用，LG-DTDQ03型 电梯电动机电气控制操作考核装置适合高职、高专、中等职业院校开设的电梯和机电一体化相关的教学与技能实训，另外还可作为技工学校、职教中心、职业资格鉴定站进行技能实训与技能鉴定和考核使用。

二、实训项目
1、交流双速电梯的主驱动系统接线实训；
2、交流双速电梯的主驱动系统调速方法实训。
三、设备结构组成（特点）

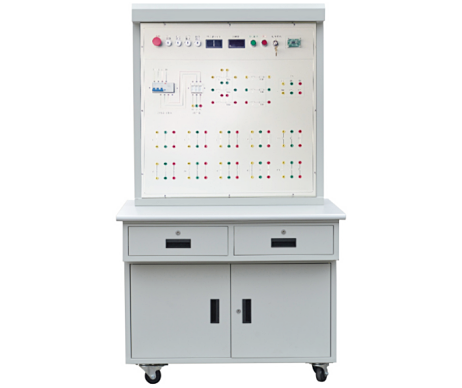

LG-DTDQ03型电梯电动机电气控制操作柜由实训桌和实训台两部份组成。
1、实训桌
实验桌有两个带锁抽屉可以存放实训用工具器材和实训资料等，下部有一个带锁功能的双开门的储物柜，实训桌底部四脚配置具有带刹车功能的万向轮（万向轮刹车时稳定可靠，开锁状态下运动灵活，方便实训搬运或移动）。
实训桌主体部分采用全钢结构，钢板亚光喷塑，美观耐用，桌面采用高密度中纤板，操作边整边，边缘加厚做小R型抛光处理，滑轨采用静音滑轨；桌面高度采用符合人体工学原理的适宜高度：800mm。
2、实训台
LG-DTDQ03型电梯电动机电气控制操作实训台主体部分采用全钢结构，钢板亚光喷塑，美观耐用，台面采用铝塑板印制而成，整个实训台由漏电保护开关、熔断器、开关电源、数显转速表、数显计时器、双速电动机、测速传感器、智能刷卡启动电路板、急停开关、三相电抗器、交流接触器、热继电器、照明日光灯、各种按钮和安全接线柱等组成。
LG-DTDQ03型电梯电动机电气控制操作实训台把各交流双速电梯主驱动系统上主要功能器件安装接线端引出到面板上，采用插拔式安全接线方式，学生可根据电梯的电气控制原理进行无限的安装连线实训，起到电梯安装调试实训又不容易损坏器件的目的。
本实训台采用钥匙应急开启和刷卡两种开启方式使用，方便教师管理实训设备，防止未经受权人随意操作设备，有效保护学生人身和设备安全。
四、设备主要配置

序号	品名	型号	数量	单位
1	双速电机	YS-W6312/4 180/120W 380V	1	台
2	三相电抗器	380V/50Hz，7A	2	只
3	交流接触器	CJ20-10 220V	9	个
4	热继电器	JR36-20	2	个
5	三相漏开	正泰DZ47LE-32 C型	1	只
6	熔断器	RT18-32 3P	1	只
7	霍尔传感器	NJK-5002C	1	个
8	数显转速表	5135	1	只
9	IC读写模块	CY-14443-C/P	1	套
10	继电器控制板	PCB2015106	1	块
11	开关电源	SB-104	1	只
12	数显计时器	WR5135-CT	1	个
13	带锁开关	LA68F-22Y/2	1	个

五、配套工具清单

序号	品名	型号	数量	单位
1	IC卡	S50	1	块
2	安全连线	1000mm 黄	30	条
3	安全连线	1000mm 绿	30	条
4	安全连线	1000mm 红	30	条

六、技术参数

1、电源
（1）输入电源电压
系统总电源电压：三相AC（380±38）V；频率：（50±1）Hz。
开关电源输入电源电压：AC（220±22)V；频率：（50±1）Hz。
（2）开关电源输出电压：DC（24±2.4）V；DC（12±1.2)V；DC （9±0.9）V；DC（5±0.5)V；
2、系统整机电流 ≤2A
3、整机功率≤0.5KVA
4、整机重量：≤150kg
5、工作环境：温度-10℃～+40℃ 相对湿度＜70%(30℃) 海拔＜4000m
6、外形尺寸：
（1）操作柜整体尺寸：1000mm*750mm*1850mm
（2）实训桌尺寸：1000mm*750mm*800mm
（3）实训台尺寸：890mm*330mm*1050mm（含电机在内）
7、安全保护：安全符合国家标准
（1）具有漏电自动保护功能
（2）具有短路保护功能
（3）过载保护功能
