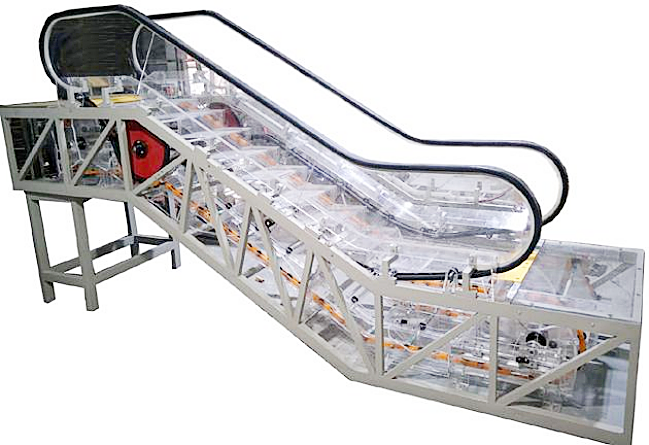

LG-DTFM01型透明自动扶梯教学模型

一、模型概述
LG-DTFM01型透明教学自动扶梯模型适用于职业院校、中职院校、电梯检测所、物业电梯维修技能培训、电梯技术专业学员进行自动扶梯梯级拆装、操纵和维修保养实训教学训练。LG-DTFM01型透明教学自动扶梯模型采用优质方管焊接密纹喷塑组装成扶梯桁架，梯级踏板系统、扶手带系统、曳引机系统，设备台架、安全检测系统，电气控制控制系统等。

二、技术参数
1、输入电源：三相四线（或三相五线）AC380V±10% ，工频50Hz；
2、工作环境：环境温度范围为-5℃～+40℃，相对湿度＜85%（25℃）；
3、整机容量：≤2.5kVA；
4、扶梯尺寸：3700mm（长）×850mm（宽）×1500mm（高）；
5、提升高度：300mm；
6、控制方式：三菱FX3U-48MR、PLC或微机控制。
7、安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
8、整体重量：400kg
三、自动扶梯教学模型配置清单
1、主要配置

序号	名称	主要技术指标	数量	单位	备注
1	扶梯桁架	材料：铁质密纹喷塑	1	套	平台周围设有扶手
2	金属桁架	材料：铁质密纹喷塑	1	套	含梯路导轨
3	驱动主机	额定电压：AC380；额定电流3.7A，电机功率：1.5KW；减速比：30：1，制动电压DC99V。	1	套	含电机、减速箱、制动器
4	驱动链	节距：120mm；	2	条
5	梯级	亚克力板	1	套
6	梯级传动链	亚克力板	2	条
7	张紧装置	含梯级链轮、轴、张紧小车以及梯级链的弹簧等；	1	套
8	扶手带	黑色，橡胶	2	条
9	扶手带摩擦轮	橡胶	2	个
10	扶手导轨	金属导轨和滚动轴承尼龙导轮组成；	2	套
11	扶手玻璃	材料：有机玻璃；厚度：10mm；	1	套
12	围裙板	表面材质：有机玻璃；	1	套
13	控制柜	采用可编程PLC或微机控制系统	1	套
14	楼层板	表面材质：有机玻璃；	1	套
15	扶梯安全开关	常用安全保护回路开关	1	套
16	实训工具	日常使用	1	套	详见工具清单
17	配套资料	电气原理图包括动力线路、安全回路、故障显示、接线图等，说明书包括安装说明、机械维保说明以及用户使用手册	1	套

2、配套工具清单

序号	名称	型号/规格	数量	单位
1	卷尺	3m	1	把
2	万用表	MF47型	1	只
3	内六角扳手（组套）	BM-C9	1	套
4	梅花开口两用扳手	10	1	把
5	梅花开口两用扳手	13	1	把
6	T型六角扳手	5mm	1	把
7	开口扳手	8～10	1	把
8	开口扳手	12～14	1	把
9	一字穿心螺丝批	5×75	1	把
10	十字穿心螺丝批	2×75	1	把
11	工具箱	中号	1	只
12	尖嘴钳	6寸	1	把
13	斜口钳	5寸	1	把
14	活扳手	300×36	1	把
15	钢板尺	300mm	1	把

四、自动扶梯模型实训项目
1、认识自动扶梯的组成结构名称及作用（涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等）。
2、认识自动扶梯安装保护装置的作用、安装位置、检修。
3、自动扶梯的基本安全操作与使用；
4、梯级的拆装操作；
5、梳齿板的调整；
6、扶手带的张紧的调整；
7、梯级链张紧的调整；
8、驱动链的调整；
9、制动器的调整；
10、维护保养前的基本安全知识操作与；
11、日常维护保养；
12、自动扶梯紧急救援；
13、自动扶梯安全回路故障查找及排除；
14、自动扶梯安全监控电路故障查找及排除；
15、自动扶梯动力电路故障查找及排除；
16、自动扶梯控制电路故障查找及排除。
