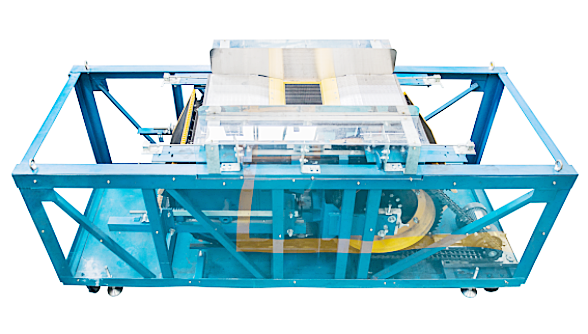

LG-DTFJ02型自动扶梯梯级拆装实训装置

一、产品概述
LG-DTFJ02型自动扶梯梯级拆装实训装置是根据自动扶梯维保要求，结合当前扶梯市场的实际情况，而开发的一种适合技能鉴定考核用的自动扶梯梯级拆装实训装置。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。LG-DTFJ02型 自动扶梯梯级拆装实训装置由金属框架、驱动装置、梯级传动装置、扶梯梯级等组成。受训学员可以根据自动扶梯维修规范要求，借助该装置对自动扶梯进行维修与保养实训操作。

二、产品特点
1. 整体外观简洁明了，占地空间小；
2. 方便学员对自动扶梯内部结构的认识及操作；
3. 方便指导老师对于学员的操作指导及安全监管；
4. 采用真实机构器件，使学生学到的与实际应用的一致。
三、技术参数
1. 工作环境：海拔＜1000m；温度-5℃～+60℃；湿度25%RH～85%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
2. 工作电源： AC220V/380V ；
3. 额定频率：50/60Hz；
4. 额定电流：3.5A/2.0A；
5. 额定功率：750W；
6. 额定转速：1400/1700 r/min；
7. 梯级宽度：600 mm；
8. 减速机减速比：150：1；
9. 整机功耗：≤0.5KW；
10. 整机重量：≤1000KG；
11. 外形尺寸：3000×1110×1250mm（长×宽×高）。
四、配置清单

序号	名称	主要技术指标	数量	单位	备注
1	钢结构框架	材料：Q235标准型钢；表面喷漆处理	1	套
2	减速机	厂商：宁波/中大力德；型号：ZD750-S；电机功率：750W；减速机减速比：150：1；工作电压：AC220V/380V；额定电流：3.5A/2.0A；额定转速：1400/1700 r/min；	1	套	减速机接线方法有AC220V/380V两种接线方法。
3	驱动链	品牌：苏州/巨人动力；型号：20A-2；节距：31.75mm；	2	条
4	梯级	厂商：苏州/全胜；型号：TJ600A；材料：不锈钢；滚轮直径：∅70mm；轮缘宽度：25mm；轮缘材料：聚氨酯；滚轮轴承型号：6240-2RS；	1	套
5	梯级传动链	厂商：苏州/润力；型号：TL133A；节距：133.33mm；梯级距：400mm；滚轮直径：∅70mm；轮缘宽度：25mm；轮缘材料：聚氨酯；滚轮轴承型号：6240-2RS；	2	条
6	张紧装置	梯级链轮齿数：16；单位节距分度圆直径：5.1258；	1	套	含梯级链轮、轴、张紧小车以及梯级链的弹簧等；
7	控制柜	厂商：理工伟业	1	套	接触器：施耐德；
8	移动检修开关		1	个
9	移动行灯	DC220V	1	个
10	实训工具		1	套	详见配套工具清单
11	随机资料	相关说明书及图纸	1	套

五、配套工具清单

序号	名称	型号/规格	数量	单位	备注
1	卷尺	3m	1	把
2	内六角扳手（组套）	BM-C9	1	套
3	全抛光梅花开口两用扳手	10	1	把
4	全抛光梅花开口两用扳手	13	1	把
5	全抛光梅花开口两用扳手	16	1	把
6	全抛光梅花开口两用扳手	18	1	把
7	T型六角扳手	5mm	1	把
8	开口扳手	8～10	1	把
9	开口扳手	12～14	1	把
10	开口扳手	17～19	1	把
11	一字穿心螺丝批	5×75	1	把
12	十字穿心螺丝批	2×75	1	把
13	工具箱		1	只
14	尖嘴钳		1	把
15	斜口钳		1	把
16	活扳手	300×36	1	把
17	钢板尺	300mm	1	把
18	随机文件		1	套
19	电气原理图		1	本

六、实训项目
1. 梯级的拆装操作；
2. 梳齿板的调整；
3. 梳齿前沿板的调整；
4. 梯级链张紧的调整；
5. 双排曳引链的调整。
