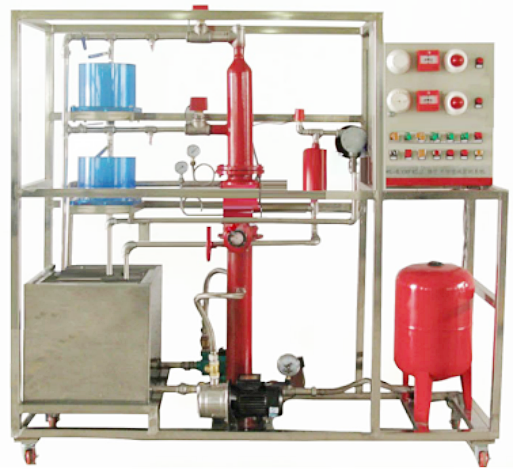

LG-LXN02型自动喷淋灭火系统实验实训装置

一、装置组成
LG-LXN02型自动喷淋灭火系统实验实训装置全部元器件均采用实物，整个实训装置主要由报警阀、蝶阀、排气阀、水流、指示器、洒水喷头、水箱、高位水箱、主泵、辅泵、控制电器、管路系统等组成。

二、系统实训功能
LG-LXN02型自动喷淋灭火系统实验实训装置能进行各种自动喷水灭火系统联动操作的演示、各种喷头的安装及喷水试验、扩展的灭火试验、自动喷水灭火系统的工作原理、线路设计与连接、故障设置、判断与排除等实验和实训，并可与消防系列中其它设备联网进行各种综合实训。
★三、3D仿真软件
1、虚拟消防喷水的手动操作，虚拟消防喷水的自动操作，根据虚拟火灾发出报警信号和告警铃声；
2、虚拟沿海消防给水设备的手动操作，给水设备的自动操作，能根据设定压力自动切换主水泵、备用水泵，以及虚拟变频器运行频率，使输出水压保持恒定；
3、虚拟模拟火灾消防操作；
4、虚拟触摸屏操作，模拟触摸屏操作各种电器操作；
5、虚拟管材加工及热熔机操作
4、虚拟模拟故障操作处理及设备维护操作；
5、实训装置能进行设备的360度旋转观察；
四、系统技术指标
工作电压：单相三线220V±5% 50Hz
整机容量：＜1500W
外型尺寸：2400×1000×1800cm3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统
五、实训项目
实训项目一：控制台及自动喷水灭火系统原理的认识实验
实训项目二：火警状态下自动启动喷水灭火系统的模
实训项目三：火警状态下手动启动喷水灭火系统的模拟
实训项目四：四种类型喷头的喷水实验
实训项目五：未端试水装置的实验
实训项目六：排气阀的认识实验
实训项目七：自动喷水灭火系统与报警主机的联网实验
实训项目八：自动喷水灭火系统的连接与喷头的安装
实训项目九：自动喷水灭火系统故障的设置与排除
实训项目十：按线路图将各部分连线
实训项目十一：设计并安装一个简易应用系统
实训项目十二：全真灭火及喷头性能测试的扩展实验
六、配置清单

序号	名称	型号	数量
1	湿式报警阀	ZFDN-100	1
2	进水信号阀	100	1
3	水流指示器	50	1
4	闭式喷头	DN20	1
5	隐蔽喷头	DN20	1
6	压力表	0.6MP	3
7	消防水箱		1
8	消防泵	0.75kw	1
9	高位水泵	0.75kw	1
10	不锈钢机架		1个
11	控制柜		1个
12	水管套件		1套
13	铜球阀	1寸DN25	3个
14	止回阀	1寸DN25	2个
15	铜球阀	六分DN20	2
16	铜球阀	四分DN16	2个
17	1寸渡锌管		1根
18	六分渡锌管	DN25	1根
19	弯头	1寸DN25	10
20	20弯头	四分DN16	10
21	32三通	1寸DN25	5
22	25三通	六分DN20	10
23	20三通	四分DN16	3
24	32外丝	1寸DN25	15
25	25外丝	六分DN20	6
26	20外丝	四分DN16	4
27	100阀兰垫		2
28	1寸水箱垫片		4
29	100转50大小头		1
30	50转1寸大小头		1个
31	50转20大小头	50转六分	1个
32	20内丝直通	六分	2个
33	观察室		2个
34	不锈刚软管	0.5M	2根
35	交流接触器	220V四位主触点	3个
36	24V继电器	16脚	4只
37	开关电源24V	100W-24V	1
38	电源总开关	DZ47-63-2P-10A	1
39	消防喷淋3D仿真软件	LIGONG	1
