LGWL-JJ07型物联网智能家居实验开发平台

一、系统特点
1.紧密结合物联网技术发展，实现了GPRS网络、Internet网络、无线传感器网络等多网络融合技术，包含了无线通信技术、计算机控制技术、嵌入式技术、传感器技术、移动通信技术等的教学内容，体现了现代智能家居的实现方式和技术特点。
2.由主控制器和功能执行单元组成，充分体现物联网智能家居系统中智能传感、远程控制、家居安防等方面的应用。
3.平台采用SAMSUNG公司的S3C2440处理器为核心控制器，GUI人机交互界面，具有实时性、可操作性、跨平台特性、面向对象等多种优点；还提供了高速以太网接口，USB接口，触摸键盘等，以及WiFi、GPRS、ZigBee等功能模块，可根据不同的需求灵活配置，实现嵌入式技术在物联网智能家居方面的应用。

二、基本配置及功能功能

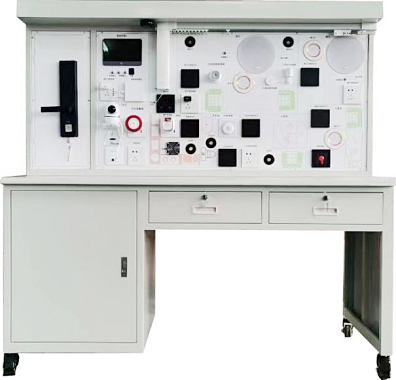

1.实训开发平台由控制屏和实训桌组成。控制屏采用铁质双层亚光密纹喷塑结构，上面安装有铝质面板，面板采用彩色蚀刻技术；实训桌为铁制双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，底部安装有带刹车功能的万向轮，可以灵活、方便的移动设备。
2.主控制器由核心板和底板组成。核心板采用SAMSUNG公司的S3C2440处理器，并扩展64M SDRAM、64M NandFlash、2M NorFlash。底板集成了10M/100M以太网接口、USB主从接口、RS485接口、RS232接口、JTAG接口、音频接口、8寸TFT LCD（带触摸功能）、SD卡接口、4×4键盘、指示灯、GPRS扩展接口、ZigBee扩展接口等硬件资源。
3.功能执行单元包括门窗安防模块、智能家电模块、指纹门禁模块、环境监控模块、网络摄像头、GPRS模块等。
（1）门窗安防模块：由门窗单元、步进电机、传感器等组成，具有门窗状态的检测和控制、外部入侵监测与报警等功能。
（2）智能家电模块：利用单片机模拟家用电器的参数，模拟物联网内家用电器的智能控制，如灯光控制、遥控接收控制、风扇控制等。
（3）指纹门禁模块：由门磁传感器、指纹识别系统、电控锁等组成，具有指纹身份识别、门禁管理等功能。
（4）环境监控模块：由温湿度传感器，红外传感器，燃气传感器、ZigBee模块组成，用来监测当前室内温湿度状态、是否有可燃气体泄漏等。
（5）网络摄像头：实现视频采集、视频压缩和传输等功能。
（6）GPRS模块：用于远程数据通信，以短信方式获取智能家居系统中的设备信息，实现远程控制。
三、实训项目
1.物联网智能家居开发平台认识
2.嵌入式控制系统
3.门窗状态监测与控制
4.入侵检测与报警
5.智能家电控制
6.指纹门禁系统实训
7.ZigBee环境监控
8.网络摄像头数据采集与传输
9.GPRS无线通讯
10.智能家居综合控制
