XQT01型气体灭火实训系统

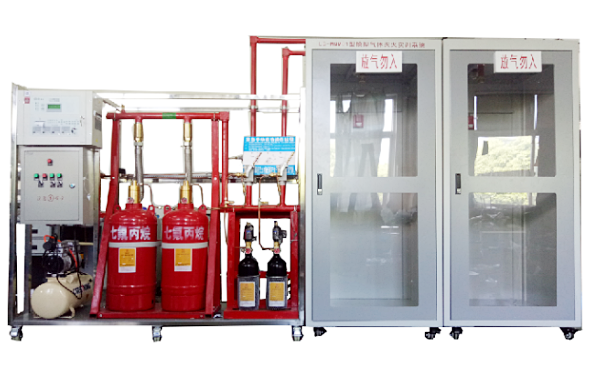

LG-XQT01型 气体灭火实训系统主要由灭火剂存储容器、集流管、选择阀、喷嘴、气体释放警报器、气体灭火控制器和手自动转换开关等设备组成。系统设备采用区域式分布设置，通过管网架连接设备房气灭区域，实现气体灭火系统现场级维护与检修。
LG-XQT01型 气体灭火实训系统系统配置管网灭火装置与消防自动报警系统联动。当防护区发生火灾时，火灾探测器动作，气体灭火控制器确认火警并输出启动信号，使气体灭火装置动作释放灭火剂，或由人员确认火警后按下防护区门外的手动启动按钮，从而将阀门打开喷放灭火剂。其中，配套气体灭火控制器：感烟感温探测器、气体灭火控制器、声光报警器、放气指示灯、紧急启停按钮、输入输出模块等配套气体喷洒指示灯，安装在被保护场所的入口处，提醒人员注意并采取相应的措施。

一、系统参数
1、系统灭火方式：全淹没，最大单区保护面积：60m²；
2、系统公称工作压力(20℃)：一级为2.5MPa、
3、系统使用最大工作压力：一级为4.2MPa、
4、系统使用最小工作压力：一级为2.0MPa、
5、灭火剂最大充装密度：一级为≤1120kg/m³；
6、模拟启动瓶充装压力(20℃)：4.0MPa；
7、喷头设计工作压力：一级≥0.6MPa；单支喷头保护半径R：喷头安装高度＜1.5m时，R≤4.5m；喷头安装高度＞1.5m时，R≤7.5m。
8、喷头保护高度：最大安装高度h≤6.5m；最小安装高度h≥0.3m
9、系统有延时启动功能：延时30S；
10、灭火剂喷射时间：≤10s；
11、灭火系统工作环境温度：0℃~+50℃；
12、系统启动方式：自动、电气手动、机械应急手动操作；
13、系统启动电源：DC24V±3V、1.1A；
14、模拟灭火剂贮存瓶规格：30L、
二、系统技术指标
1、工作电压：单相三线220V±5% 50Hz
2、整机容量：＜1500W
3、外型尺寸：3000×1000×1800cm3
4、安全保护：具有漏电自动保护装置
5、故障设置：具有故障设置系统
三、操作实训项目
1、管网式早期探测报警系统的作用
2、管网式早期探测控制系统的模拟实训
3、系统原理桔构与管网设计
4、报警点的设置功能
5、气体灭火实训
6、与消防联动系统的联网编程功能
7、气体探测报警哭器安装实训
