LG-XPS03型消防及给排水设备安装与控制实训装置

一、产品概述
LG-XPS03型 消防及给排水设备安装与控制实训装置是专门为物业管理培训、职业院校、消防培训单位开设的消防给排水工程、建筑电气、楼宇智能化设备、建筑设备、市政工程等土木水利类相关专业而研制的，装置根据建筑物行业中住宅和工业场所消防与给排水工程系统的特点采用工程对象系统设计实训模型，通过消防及给排水设备安装与控制实训装置的操作训练可考核学生掌握消防、给排水设备安装与控制的综合能力，如管材切割与连接、管道安装、设备安装、电气安装、设备接线、编程控制、故障排查等；同时，可培养学生的团队合作能力、工作效率、质量意识、安全意识、职业道德和职业素养等。

二、系统功能

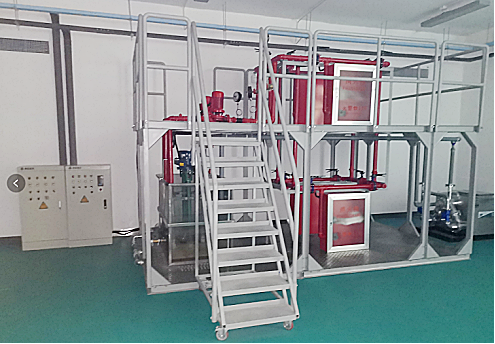

消防及给排水设备安装与控制实训装置的消防给排水对象模型整体采用喷塑钢框架进行设计，分上下两层结构、结构可通过扶梯进入2层、主要消防管道设备安装在喷塑钢架底座上、具备开放式的特点，消防给水系统、（消防水系统由湿式报警系统和消防栓管网系统组成）、生活给水系统、排水系统和控制系统四个部分组成。
生活给水系统主要有给水箱、给水泵、给水管道、电接点压力开关、及户端等组成。管路采用渡锌钢管进行设计，可进行渡锌钢管的切割、安装和通水试验操作，通过控制系统可实现生活给水系统的定压供水功能，实现单泵定压控制等功能；管道同时接入消防管道可供消防水定压补水。
消防给水系统主要有给水箱、喷淋泵、稳压罐、湿式报警阀、压力开关、水流指示器、消防给水管道、闭式喷淋头等组成。管路采用镀锌管进行设计，可进行镀锌管的切割、套丝、安装和通水试验操作，通过控制系统可实现喷淋灭火功能，消防喷淋泵采用双泵互备切换功能；并可与消防控制中心联接控制。
消防栓系统主要有消防栓管道、电接点压力表、消火栓水泵机组（消防栓泵、备用泵、）消防栓箱，消防栓、消防按钮、消防水带、消火枪、电气控制等组成。管路采用渡锌钢管进行设计，可进行渡锌钢管的切割、连接、安装和通水试验操作，消防喷淋泵采用双泵互备切换功能；并可与消防控制中心联接控制。
排水系统主要有污水箱、液位传感器、排水泵、排水管道和水处理单元等组成。排水管路主要采用渡锌钢管管进行设计，可进渡锌钢管的切割、连接、安装和通水试验操作，结合控制系统可实现污水箱的水位检测和排水泵的启停控制等功能。
给排水自动控制系统主要有电气控制柜、操作开关、工作状态指示灯、控制器、低压电气、水泵、传感器（浮球式液位计、压力开关、水流指示器、信号蝶阀、压力变送器、）、等组成。通过控制系统可实现给排水系统的自动化控制功能。
单出口消火栓、消火栓箱各2个， DN65。锦纶水带：20mm，长度20m，承压能力0.75MPa，水枪：16mm。，同时带标准测压水枪。消防栓泵采用双泵互备切换功能。
给水管网，由引入管消防干管、消防立管以及相关阀门阀件组成。给水管网及相关的阀门附件均采用消防系统给水规范要求的材料，满足消防给水系统规定的承压能力；
灭火控制系统采用电器手/自动控制方式,实现对烟感探测器、水流指示器、信号碟阀、压力开关的状态检测，并在自动状态下实现对报警输出，声光报警和启动喷淋水泵。（可通过串口和消防联动中心联网监控等功能，同时可实现本地控制和联动控制功能）
三、通过项目任务实施，可考察的职业能力
1．系统竣工图和控制电气原理图绘制
2．管材加工和连接镀锌管、渡锌钢管的切割、套丝、连接。
3．配件和器件的安装
完成生活定压给水系统、消防给水系统、消防栓系统和排水系统中管路配件的安装；完成水泵、压力控制、浮球液位计、信号蝶阀、湿式报警阀组、水流指示器、闭式喷头、末端试水装置、消防探测器件的安装、控制系统操作、各系统原理结构认知和与中控中心联网编程操作等。
4．管道试压与通水试验
5．电气设计、安装与接线水泵、配电柜、控制器、指令元件、操作元件的安装、接线
6．控制设计与调试
（1）手动控制操作与调试
（2）湿式报警系统工作原理认知
（3）喷淋灭火手动操作控制
（4）喷出灭火自动控制控制
（5）消防栓系统工作原理认识
（6）消防栓系统手动控制操作
（7）消防栓系统自动控制操作
（8）生活水定压补水自动控制
（9）消防排水手/自动控制
（10）与消防联动控制中心编程操作实训（选配）
四、主要技术参数
1．工作电源：三相四线制AC380V±10% 50Hz；
2．消防给排水模型外形尺寸：约5m×3m×2.8m(长×宽×高)；
3．模型主框架材料：喷塑钢；
4．整机功耗：<10KVA；
5.控制柜：约600mm×400mm×1600mm(长×宽×高)
6．装置底部采用工字钢底梁，加强设备承重量，上下结构模块化安装；
7．安全保护措施：具有接地保护、漏电过载保护、误操作保护功能；安全性符合相关的国标标准，所有材质均符合环保标准。
五、装置配置
1.主要配置：

序号	器材名称	器材规格或型号	数量	单位	备注
1	喷塑钢架	约5m×3m×2.8m(长×宽×高)定制	1	台
2	污水处理单元	不锈钢水箱、定制	1	个
3	湿式报警阀组	包含延迟器、压力开关和水力警铃	1	套
4	水流指示器	灵敏度：15-37.5L/mim	1	只
5	玻璃球洒水喷头	68℃温级	2	只
6	信号蝶阀	干触点输出	1	个
7	消防水泵	三相AC380V,功率：1.1KW,扬程：30m,流量：1.1L/S。	1	台
8	消防备用泵	三相AC380V,功率：1.1KW,扬程：30m,流量：1.1L/S。	1	台
9	消防栓泵	三相AC380V,功率：1.5KW,扬程：30m,流量：1.3 L/S。	1	台
10	消防栓备用泵	三相AC380V,功率：1.5KW,扬程：30m,流量：1.5 L/S。	1	台
11	生活定压补水水泵	三相AC380V,功率：0.75KW,扬程：20m,流量：1.1L/S	1	台
12	排水泵	单相AC220V,功率：0.75W,扬程：20m,流量：1.0L/S	1	台
13	气压罐	容积100L	1	个
14	消火栓	800*600	2	只
15	消防栓枪	DN16测压水枪	2	只
16	消防水带	20M	2	套
17	电接点压力表	含超压、自动控制，低压启动等功能	2	套
18	消防报警按钮	接入联动控制中心报警功能	2	套
19	消防栓按钮	86型，红色	2	个
20	感温探测器	通用件	1	个
21	感烟探测器	通用件	1	个
22	电子智能控制液位显示计		1	个
23	浮球液位传感器	高、低两档	1	个
24	消防供水池	不锈钢0.5MȜ\定制	1	只
25	管件配件	含单向止回阀、接头、钢球闸阀，三通、减压阀、消防管道、电机接口，法兰等。	1套

2．电气控制柜基本配置

序号	器材名称	器材规格或型号	数量	单位	备注
1	控制柜	约600mm×400mm×1600mm(长×宽×高)定制	1	套	配置与消防联动中心接口
2	控制器	一用一备智能控制	2	套
3	低压电气	继电器、交流接触器、热过载继电器	1	套
4	空气开关	带漏电保护器	6	个
5	保险丝	15A	3	个
6	操作开关	2位	7	个
7	开关电源	输出：DC24V	2	个
8	工作状态指示灯	工作电压：DC24V	7	只
