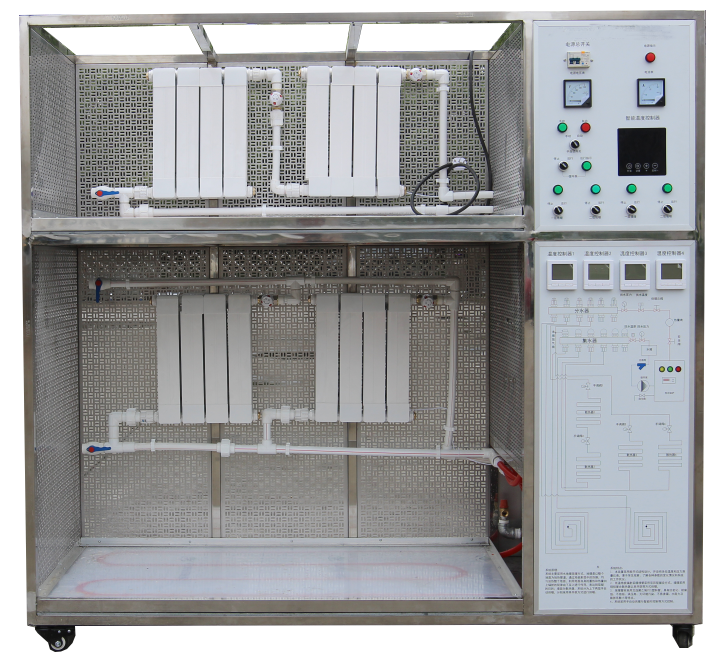

LG-RCN01型地暖及办公楼垂直供暖实训系统

一、系统配置
LG-RCN01型 地暖及办公楼垂直供暖实训系统主要配置:供水箱、循环水泵、分集水器、电动阀、液晶显示面板，智能温控制仪等、一二层入户处均设热计量表及阀门，一层供暖系统为单管跨越式供暖系统，一层地板采用回旋式地暖辅设，左、中、两面框壁各设置铜铝复合散热器、薄壁钢管散热器（艺术造型）；二层供暖系统为双管下供下回式系统，散热器左、中、薄壁钢管散热器（艺术造型）、二层地板采用回旋式地暖辅设、供回水主立管沿框架左侧设置；控制采用智能温控系统，手自动控制方式。

二、装置特点
1、整体式全真暖气片和管路，透明地板，能看清隐蔽管路的全部结构和走向。
2、一二层均设置热计量表，整个系统由锅炉及循环泵实现热循环演示。
3、展示了单管跨越式供暖系统和单管下供下回式供暖系统的外观、结构、原理、安装部位和安装形式。
4、所有散热器和水暖设备都能全真演示。
5、系统分上下两层分户墙暖与地暖结合设置
6、系统管路采用带用串联与并联两种方式结合布置
7、系统具有温度自动控制和手动控制
8、智能温度设置定时控制等
9、定时分段控制
10、智能设温，智能启停控制
11、防冻功能
12、防干烧功能
三、技术参数
1、外形尺寸：2000×800×2000mm
2、框架材料：304不锈钢
3、地板材料：有机玻璃
4、设计压力：0.05MPa～0.75Mpa，
5、安全保护：具有漏电自动保护装置和接地保护。
四、产品技术要求
1、循环水泵：
供电电压：ＡＣ220Ｖ.频率：50ＨＺ，功率：205Ｗ,扬程：10Ｍ,流量：95Ｌ/ＭＩＮ口径ＤＮ25,三档调速。
2、锅炉控制介绍：
（1）智能温控器使用条件温度-10℃~+60℃，相对湿度45~95%；电网电压220V（275V~165V），~50Hz以下为具体功能介绍。
（2）显示加热温度，定时开关机，实时时钟；加热温度显示范围：0℃~99℃ 精度±1℃
（3）设定工作温度范围：20℃-85℃；
（4）设定工作档位范围：1~3档
（5）时钟，定时开、关时间范围：00-24
（3）启动加热温差度数范围：5-20℃
（4）循环泵启动温度范围：10-60℃
（5）工作状态动态显示：
1）加热器显示：加热开启时，加热档位符号显示。
2）循环泵显示：循环泵开启时，风叶转动；关闭时，风叶关闭不显示。强制循环时，"循环泵"三个定不停闪动。
3）漏电显示：当检测到的漏电时，漏电代码闪烁显示"LD"。
4）定时开，定时关显示：当定时开，定时关启动时"定时开""定时关"符号显示。
3、地暖温控制器参数：
（1）电压：AC230V 50～60Hz
（2）功耗：2VA
（3）控温范围：5...35℃（可修改为5-90℃）
（4）外限温值：5...60℃（出厂22℃）
（5）测温方式：内外置NTC温度传感器
（6）温度开关偏差：0.5-10℃可调，出厂±1℃
（7）环境温度：-5~50℃
（8）防护等级：IP20
（9）外壳材质：阻燃PC
4、地暖敷设：
(1)根据水系统地暖的使用和安装工况，采用高密度隔热环保材料和纯铝反射模复合而成，成功解决混泥土湿式地暖安装方式带来的占层高、散热慢、能耗高、安装复杂等缺点，将地暖复合层和地垫宝合二为一，降低了地暖浇注层的安装高度和建筑造价；表面纯铝反射模板结构层，大大提高了散热面积和导热速度，同时发挥热辐射、传导、对流三种传导方式，迅速提高了地暖的热效应时间，地暖模块上面直接安装地板，还可以增强地板舒适的弹性脚感，具有不占层高、升温快、节能、施工简便、增强地板弹性等显著优点，是地暖行业最优化的安装模块，具有很高的性价比。包括水地暖模块和电地暖模块两大类。干式地暖系统是目前地暖行业最优化、综合性价比最高的施工工艺系统。
(2)施工简洁：采用新型地暖模块工艺，地暖混泥土浇注模拟层，大大简化了多层复合的烦琐安装工艺，施工周期缩短了近5倍，在铺设地板前一天安装，安装快捷即装即用；
(3)可靠寿命长：采用PE-RT地暖专用管，整根盘管安装，根除漏水隐患质量可靠，寿命可达50年；
(4)暖气墙暖系统安装：管道接口：DN20；供暖面积>20平米
五、系统配置
LG-RCN01型地暖及办公楼垂直供暖实训系统主要配置由供水箱、循环水泵、分集水器、电动阀、液晶显示面板，系统原理展板、智能温控制仪等、一二层处均设热电动调阀门，一层供暖系统为双管同程式供暖系统，一层地板采用回旋式地暖辅设，左、中、两面框壁各设置铜铝复合散热器、薄壁钢管散热器（艺术造型）；二层供暖系统为单管串联式系统，散热器左、中、薄壁铜铝管散热器（艺术造型）、外观整洁。二层地板采用回旋式地暖辅设、供回水主立管沿框架左侧设置；控制采用智能温控系统，手自动控制方式，直显示。
六、实训耗材

序号	名称	数量
1	PPR管剪	1把
2	复合管剪	1把
3	十字螺丝刀	1把
4	一字螺丝刀	1把
5	焊锡丝	1卷
6	烙铁架	1把
7	万用表	1个
8	PPR热熔机	1把
9	钢锯、锯条	1把
10	3米卷尺	1把
11	300扳手	2把
12	14寸管钳	2把
13	尖嘴钳	1把
14	生料带	10卷
15	M8内六角扳手	1把
16	M4内六角扳手	1把
17	记号笔	1合
18	剥线钳	1把
19	斜口钳	1把
20	DN20铜手阀	2个
21	6分PPR管	10根
22	6分PPR三通1/2丝	10个
23	6分PPR活节	4个
24	6分PPR过桥弯	10个
25	6分PPR弯头1/2丝	5个
26	6分PPR弯头	20个
27	6分PPR三通	20个
28	6分PPR直接	6个
29	6分PPR管卡	1包（20只）
30	铜铝散热器	2个
31	温控制阀	2个
32	M8*40镙丝镙冒垫片	100套
33	M4*40镙丝镙冒垫片	100套
34	M4*10镙丝镙冒垫片	100套
35	520胶水	2瓶
36	M8x40内六镙母	50只
37	M8x20内六角镙母	50只
38	40X40直角件	10只
39	M5X4内六角镙母	100只
40	M5垫片	200只
41	M5X20T型镙母	200只
42	M8内六角板手	1把
43	M6内六角板手	1把
44	人字梯	1把
45	工具车	1个

七、实训项目
1、模拟楼热计量采暖系统操作演示
2、单管串式供暖系统的认识
3、双管同程式供暖系统的认识
4、地暖供暖系统的认识
5、热计量表的计量操作及拆装实训
6、锅炉的拆装及操作实训
7、循环泵的操作及拆装实训
8、分水器、集水器的操作及拆装实训
9、薄壁钢管散热器的拆装实训
10、铜铝复合散热器的拆装实训
11、地暖管路辅设拆装实训
12、温控安装与调节实训
