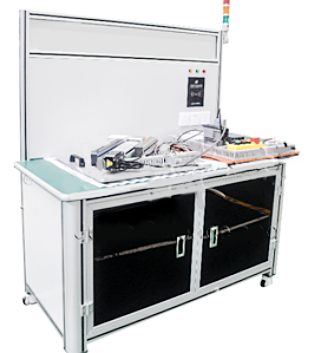

LGJ-SH01型数字化伺服驱动与开闭环定位控制装置

LGJ-SH01型 数字化伺服驱动与开闭环定位控制装置主要由:伺服电机、传感器、滚珠丝杆、编码器、电气控制系统等组成。通过PLC控制伺服电机来实现单轴位置控制,配合编码器及滚珠丝杆可实现高精度定位。模块是应用PLC控制实现直线位移上的位置控制,结合直线位置上安装的各限位开关、行程开关实现在一平面内任意移动,并控制移动时的方向与速度。适合用于各高等院校PLC课程的实训,产品轻便、美观、易学习。

一、实训项目

（一）传感器安装与应用

1.电感式接近开关输入控制器应用

2.限位开关在定位技术中的应用;

（二）电机驱动技术

1.伺服电机控制位移变化实训;

2控制滑动速度变化实训

3控制伺服电动机方向变化实训;

4控制伺服电动机实现多段速运动控制实训;

（三）旋转编码器位置检测技术

1.编码器进行位移量闭环反馈控制实训;

2.编码器进行旋转角度反馈控制实训;

3编码器进行速度反馈控制实训;

（四）PLC可编程序控制器应用

1.逻辑电路编程与应用;

2.脉冲输出控制;

3.PLC控制自/手动程序编写;

4自动控制系统在工业机械中的应用。

二、技术参数

1.输入电源: AC220V±10%

2.控制电压: DC24V

3.整机功率: 0.5KW

4.采用半弧形铝合金立柱框架,桌面采用高密度压缩板材制作,表面具有防静电桌垫;下方具有铝合金框架的开关门,框体内部可以存实验模块

5.装置配套数字化管控装置,安装于实验台下方框体内

6.重复定位精度: ±0.01mm

7.实验台尺寸:约1500*750*1750mm
