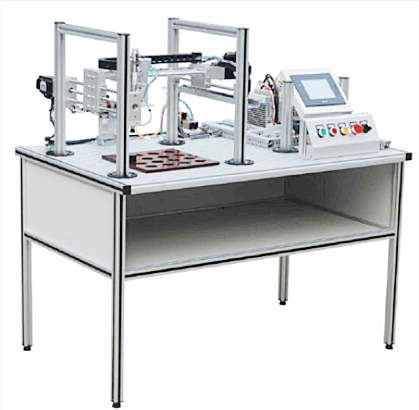

LG-SF05型伺服电机运动控制实训装置

一、产品概述
LG-SF05型伺服电机运动控制实训装置以可编程序控制器为核心的工业控制集成技术，目前在高等院校已经迅速发展成为一门新的学科，其内容既有丰富的理论，又有广泛的实践，既能锻炼学生的动手能力，又能培养学生的创新思想，已经形成自动化专业、机电一体化专业、机械专业的一门重要的主干课程。关于可编程序控制器的课程设置、配套教材、实践环节、实验室建设等方面的规划，得到了各级领导和专业教师的充分重视。
LG-SF05型伺服电机运动控制实训装置是为职业技术教育、高等教育而开发的PLC专业性控制实训平台，专为目前我国各院校开设的“可编程序逻辑控制器技术”、“可编程序逻辑控制器原理及其应用” 、“PLC应用技术”、“ PLC 原理与应用”等课程配套设计的。
LG-SF05型伺服电机运动控制实训装置集PLC、位置检测控制、电动技术有机结合于一体的实训系统，通过传感器信号采集、PLC编程，变频器对交流电动机、直流电机等进行较复杂的开关量控制、位置控制、时序逻辑控制，可实现运动中的平面位置控制，通过高性能伺服电机实现运动中精密仪器控制。
LG-SF05型伺服电机运动控制实训装置适用于高等院校学生的可编程控制器的学习与应用培训、学生的岗前培训和职工再培训，不仅可满足各高等院校、职业学校对 PLC实验教学和相关课程设计、考核的要求，还可作为工程技术人员的培训设备。

二、设备的系统功能及组成
1、运动控制实训装置可实现运动中的平面位置控制，通过高性能伺服电机实现运动中精密仪器控制，本设备利用 PLC做位置控制，通过高性能伺服电动机实现位置控制。控制器和PLC控制操作，对坐标平面位置进行双轴驱动控制。
2、铝基板采用特殊模具型材，氧化处理。
3、电气方面由PLC、触摸屏、开关电源、行程开关、传感器等组成。
4、该系统采用计算机仿真现代化信息技术手段，通过操作、模拟、仿真三个培训层面，解决了以往专业培训理论、实验、实习和实际应用脱节的问题。
5、配置组态软件，并提供应用指导和应用工程示例。
6、易学：配套助学软件素材库。配套的助学软件、电子教材、素材库软件、项目教学指导软件、行业仿真软件等系列教学软件的升级换代。
7、易教：运用项目教学法结合教学案例。配套高教出版社出版的多媒体电子教材、多媒体电子教案制作平台及项目教学指导软件，让老师的实验教学和理论教学变得轻松。
三、设备的系统技术指标
1、电源：主电路 AC 220V，控制回路DC 24V
2、气源：0.4Mpa 〜0.55Mpa
3、工作环境：-10〜40 C
4、实物外形尺寸：1200*750*750 mm
四、实验实训内容
1、PLC基本指令联系
•综合控制
•电气、机械部分组装和拆卸
2、PLC编程实验
•双轴伺服电机系统
•轴驱动类型
•气动爪
•基本和提高实训
•适合实际训练的开放性结构
•位置控制
五、配置清单

序号	名称	型号与说明	数量
1	实训平台	特殊模具型材，表面氧化处理，桌腿底部有调节器，保证平稳度	1套
2	气动爪		1套
3	伺服驱动器及伺服电机	AC220V 400W	1套
4	PLC模块	FX3U系列	1套
5	丝杠	滚珠丝杠，外径12mm，导程4mm 丝杠有效行程：＞220mm	1套
6	电磁接近传感器	输出类型：PNP常开检测距离5mm 控制电压12 — 24V	1套
7	方形（靠模）样板	硬质塑料
8	控制模块	启动按钮、停止按钮、复位按钮、急停按钮	1套
9	电源单元	模块式，铝制面板	1套
10	实验连接线	完全满足实验线路连接需要	1套
11	资料	设备相关软件及指导书	1套
12	事例程序	光盘	1套
13	气泵		1个
