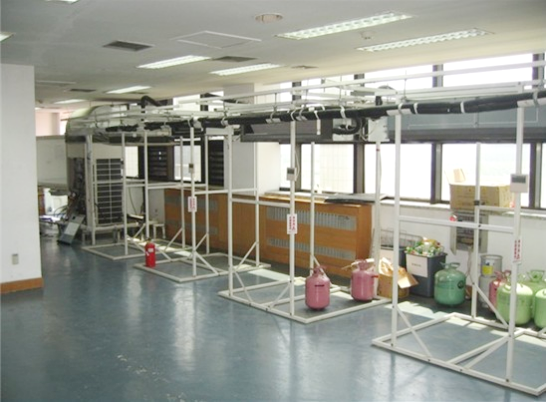

LG-VRV03型空调系统多联机系统实训装置
一、产品概述
变制冷剂流量系统（VRV）空调系统，是在电力空调系统中，采用变频压缩机、电子膨胀阀和先进控制系统，控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量，实时地满足室内冷热负荷要求的高效率冷剂空调系统。VRV空调系统具有节能、舒适、运转平稳、占用的建筑空间比较小等诸多优点，更能满足用户个性化的使用要求，在几百到两万平方米的建筑物中得到广泛应用。
二、技术参数
1、电源：三相五线AC380V±10% 50Hz 室外机总电流25A
2、工作环境：温度-10℃~+40℃ 相对湿度≤85% 海拔≤4000m
3、采用微电脑变频控制，可以通过总线实现集中控制检修。
4、具有专用数据采集系统，在上位计算机实现参数检测，故障记录，数据曲线等
三、系统组成
VRV空调室外机、多种类型的室内机、新风换气机、制冷剂管道、分歧器、凝水管道、送风管道、风口、室外机控制器、室内机控制器、集控器、上位机检修工作站、通信转换器、配电系统
变制冷剂流量系统（VRV）空调系统，是在电力空调系统中，采用变频压缩机、电子膨胀阀和先进控制系统，控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量，实时地满足室内冷热负荷要求的高效率冷剂空调系统。VRV空调系统具有节能、舒适、运转平稳、占用的建筑空间比较小等诸多优点，更能满足用户个性化的使用要求，在几百到两万平方米的建筑物中得到广泛应用。
二、技术参数
1、电源：三相五线AC380V±10% 50Hz 室外机总电流25A
2、工作环境：温度-10℃~+40℃ 相对湿度≤85% 海拔≤4000m
3、采用微电脑变频控制，可以通过总线实现集中控制检修。
4、具有专用数据采集系统，在上位计算机实现参数检测，故障记录，数据曲线等
三、系统组成
VRV空调室外机、多种类型的室内机、新风换气机、制冷剂管道、分歧器、凝水管道、送风管道、风口、室外机控制器、室内机控制器、集控器、上位机检修工作站、通信转换器、配电系统
|
序号
|
名 称
|
主要部件、器件及规格
|
数 量
|
备注
|
|
1
|
模拟房间（风机盘管式）
|
长×宽×高为100cm×100cm×215cm
风机盘管式室内机参数：制冷量：2.0kW、制热量：2.0）kW、循环风量：270m3/h、连接方式：喇叭口连接 |
3套
|
内机可选数量1到64个内机
|
|
2
|
室外机组
|
额定制冷量：8.0kW、额定制冷量：8.0kW、制冷综合性能系统、能效等级：N1、压缩机：直流变频双转子、制冷剂：R410a、充注量：4.0kg、连接方式：喇叭口连接
|
1套
|
|
|
3
|
测量仪表
|
耐震真空压力表：量程-0.1～1.5MPa、-0.1～3.5Mpa；
|
4套
|
|
|
4
|
扳手
|
0-300mm
|
2把
|
|
|
5
|
螺丝刀
|
十字
|
1把
|
|
|
6
|
内六角扳手
|
6mm
|
1把
|
|
|
7
|
产品使用说明书
|
|
1份
|
|
|
8
|
产品实验指书
|
|
1份
|
|
|
9
|
温度仪表
|
测量范围：：-40℃～70℃
|
6
|
|
|
10
|
手阀
|
1/4
|
4
|
|
|
11
|
中央空调控制器
|
|
3
|
|
|
12
|
检修软件
|
|
1
|
|
|
13
|
无线智能考核系统
|
|
1
|
|
|
14
|
答题器
|
|
1
|
|
|
15
|
中央空调支架
|
|
1
|
|
|
16
|
空调流程板
|
|
4
|
|
|
17
|
管道系统
|
|
|
|
二、实训项目
模块一：VRV空调系统认知与操作运行
模块二：VRV空调系统安装调试
环节一 VRV空调系统安装
环节二 VRV空调控制系统安装
环节三 VRV空调工程调试
要点：1、室外机、室内机的安装方法与标准； 2、管道系统的安装方法与标准； 3、配电与控制系统安装方法与标准；4、工程调试的主要内容、步骤和方法。
模块三：VRV空调系统故障诊断维修
1、常规故障诊断分析
2、微电脑故障诊断分析
3、高压保护实训
4、室内一传感器实训
5、通信电路实训
6、 室内机三通信故障
7、室内机二通信故障
8、室内机一通信故障
9、 室内二传感器实训
10、室内三传感器实训
11、室内机安装设置实训
12、控制面板故障分析
13、减少室内机的的现象分析
要点：1、制冷系统常见问题 2、配电系统常见问题 3、控制系统常见问题 4、数据采集系统使用、数据分析与诊断
实验一：制冷工况性能测试
主要内容：运行参数、能耗、能效比、对能效比和能耗的影响因素实验研究
实验二：采暖工况（热泵）性能测试
主要内容：运行参数、能耗、能效比、对能效比和能耗的影响因素实验研究；
实验三：变频控制性能实验
★四、无线智能实验室管理考核系统软件：（为保证软件正版，投标时提供软件著作权证书原件）
1、该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2、该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3、所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
4、用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5、集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6、用户可以实现单机操作考核和联网考核。
模块一：VRV空调系统认知与操作运行
模块二：VRV空调系统安装调试
环节一 VRV空调系统安装
环节二 VRV空调控制系统安装
环节三 VRV空调工程调试
要点：1、室外机、室内机的安装方法与标准； 2、管道系统的安装方法与标准； 3、配电与控制系统安装方法与标准；4、工程调试的主要内容、步骤和方法。
模块三：VRV空调系统故障诊断维修
1、常规故障诊断分析
2、微电脑故障诊断分析
3、高压保护实训
4、室内一传感器实训
5、通信电路实训
6、 室内机三通信故障
7、室内机二通信故障
8、室内机一通信故障
9、 室内二传感器实训
10、室内三传感器实训
11、室内机安装设置实训
12、控制面板故障分析
13、减少室内机的的现象分析
要点：1、制冷系统常见问题 2、配电系统常见问题 3、控制系统常见问题 4、数据采集系统使用、数据分析与诊断
实验一：制冷工况性能测试
主要内容：运行参数、能耗、能效比、对能效比和能耗的影响因素实验研究
实验二：采暖工况（热泵）性能测试
主要内容：运行参数、能耗、能效比、对能效比和能耗的影响因素实验研究；
实验三：变频控制性能实验
★四、无线智能实验室管理考核系统软件：（为保证软件正版，投标时提供软件著作权证书原件）
1、该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2、该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3、所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
4、用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5、集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6、用户可以实现单机操作考核和联网考核。
