LG-LKR02型循环式空调过程试验装置

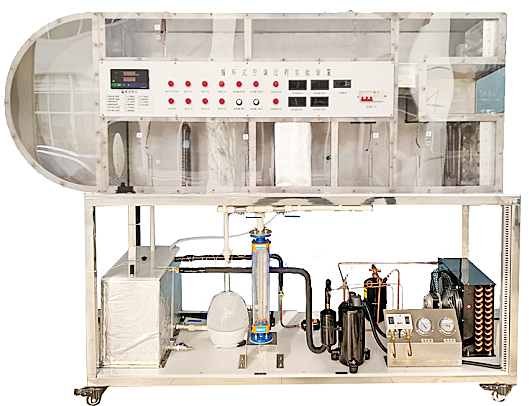

LG-LKR02型循环式空调过程试验装置为《空气调节》课程实验教学设备,用它可以模拟不同季节室内和室外的环境和空气处理调节的方法,进行集中式空调系统不同循环形式的空气调节实验。还可以做变风量运行调节实验和制冷系统的参数测定及其调节实验。装置具有透明风管,可直观地观察和测试。实验装置的结构如图所示。由空气循环系统、蒸气加湿器、一次加热器、二次加热器、冷却器及其冷水机组和相应的测试仪表等组成。可以实现对空气的加热、冷却、加湿和除湿(表冷式和淋水式可互换使用)等处理。利用风雪阀门的调节,可以实现直流式、封闭式(再循环式)和一次回风式、三种不同的循环形式和空气处理过程。在实验中,还可以对空气的温度、湿度、流量进行测量;并能对加温器、加热器的输入电功率进行测定,从而可以计算各空气处理过程中的热量和湿量得失,以及进行热、湿平衡的分析。本装置采用电子式数字显示仪直接检测点数据组成的测试系统。

一、技术参数
电压等级 380V 50GHZ
额定功率 3KW
制冷量 950Kcal/n
制冷剂 R12 2公斤
制热量 3KW
蒸发器面积 15平方米
换热器 15平方米
蒸发器水箱 65×40×45cm³
风机 2000m3/n
流量计 40-400升/n
外形尺寸 250×75×190cm³
