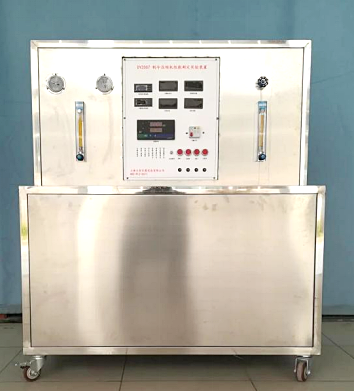

LG-LKR04型制冷压缩机性能测试实训装置

1、输入电源：单相三线 AC220V±10% 50Hz、装置容量＜2.5kVA、制冷剂为R22、制冷量为1.3kW。
2、LG-LKR04型制冷压缩机性能测试实训装置要求采用蒸汽压缩式制冷循环系统，配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，并设有智能温度调节仪、流量计、压力表、电压表、电流表等测量仪表。不但能开设制冷压缩机性能参数的测定实训，还能进行制冷循环基本原理的演示实训。以“蒸发器液体载冷剂循环法”为主要测量，以“水冷冷凝器量热器法”作为辅助测量。采用1匹制冷机组，冷凝器和蒸发器均为壳管式水换热器，并设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护等。
3、控制屏要采用双层亚光密纹喷塑结构。最上层布置制冷系统，可直观展示制冷系统结构；正面设有电源控制及测量仪表功能板。制冷系统应有1匹全封闭压缩机、卧式壳管式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器。循环水系统要有采用不锈钢材料制成的水泵2只、水箱2只及加热器1只。测量仪表须有功率表2只（精度0.5级）、数显温度表1只（精度0.5级）、真空压力表2只（精度2.5级）、流量计2只（精度0.5级）、高低压压力控制器1只。
4、实训装置应能完成的实训项目有：熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理、了解国际标准GB/T5773—2004容积式制冷压缩机性能使用方法、利用蒸发器液体载冷剂循环法（主测法）求制冷压缩机制冷量、利用水冷冷凝器热平衡法（辅测法）求制冷压缩机制冷量、主、辅测制冷量相对误差的计算与分析、制冷机组能效比的计算与分析等。
