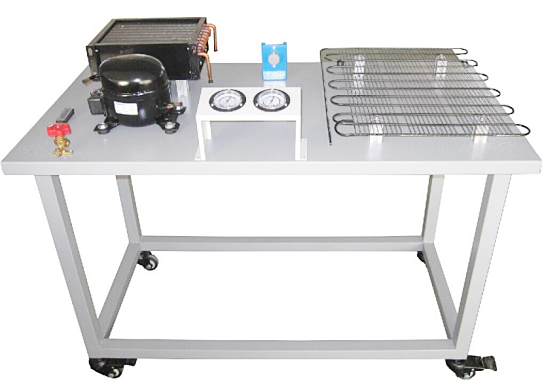

LGZL-W02型制冷管路维修基本技能实训装置
LGZL-W02型 制冷管路维修基本技能实训装置主要以冰箱压缩机、冷凝器、蒸发器、干燥过滤器等器件为实训平台，学生可运用各种实训工具完成割管、弯管、扩管、焊接、加氟、检漏等制冷管路实训。适用于技工院校、职业学校作为制冷基本技能的实训。
一、技术参数
1、工作电源：单相三线 220V±5％ 50Hz
2、制冷剂：冰箱F-12
3、外形尺寸：1200×600×780mm
4、环境温度：－10℃ ～40 ℃
5、相对湿度：<85%
6、设备重量：30Kg
二、配置清单（单台配置）
1、工作电源：单相三线 220V±5％ 50Hz
2、制冷剂：冰箱F-12
3、外形尺寸：1200×600×780mm
4、环境温度：－10℃ ～40 ℃
5、相对湿度：<85%
6、设备重量：30Kg
二、配置清单（单台配置）
|
序号
|
名称
|
数量
|
性能描述
|
|
1
|
压缩机
|
1台
|
卧式
|
|
2
|
冰箱过滤器
|
1个
|
铜质、管状
|
|
3
|
冰箱冷凝器
|
1个
|
铁质喷塑、片式
|
|
4
|
冰箱蒸发器
|
1只
|
铝质、管式
|
|
5
|
冰箱温控器
|
1只
|
机械可调
|
|
6
|
高压表
|
1只
|
指针式
|
|
7
|
低压表
|
1只
|
指针式
|
|
8
|
视液镜
|
2只
|
圆镜直视、铜质外壳
|
|
9
|
铜管
|
1套
|
圆形
|
|
10
|
手阀
|
1只
|
铜质
|
|
11
|
实验台架
|
1台
|
钢木结构
|
|
12
|
实训指导书
|
1套
|
与实训台配套
|
三、操作工具（单台配置）
|
序号
|
名称
|
数量
|
性能描述
|
|
1
|
焊具
|
2只
|
便携式
|
|
2
|
弯管器
|
1付
|
钢质
|
|
3
|
扩口器
|
1付
|
钢质
|
|
4
|
钢管割刀
|
1把
|
钢质
|
|
5
|
电铬铁
|
1把
|
内热式
|
|
6
|
烙铁架
|
1个
|
阻燃
|
|
7
|
剥线钳
|
1把
|
多用
|
|
8
|
尖嘴钳
|
1把
|
钢质、绝缘
|
|
9
|
螺丝刀
|
2套
|
十字、一字各1把
|
|
10
|
真空泵
|
1台
|
一个实验室配一台
|
四、操作实验
1、管路距离的确定
2、割管
3、弯管
4、扩管
5、胀管
6、把管路安装到对应部件的合理位置
7、完成对冰箱系统的保压
8、检漏
9、判断冰箱压缩机的绕组
10、完成冰箱系统的线路铺设和连接
11、抽真空
12、电气调试
13、工况的调整
1、管路距离的确定
2、割管
3、弯管
4、扩管
5、胀管
6、把管路安装到对应部件的合理位置
7、完成对冰箱系统的保压
8、检漏
9、判断冰箱压缩机的绕组
10、完成冰箱系统的线路铺设和连接
11、抽真空
12、电气调试
13、工况的调整
