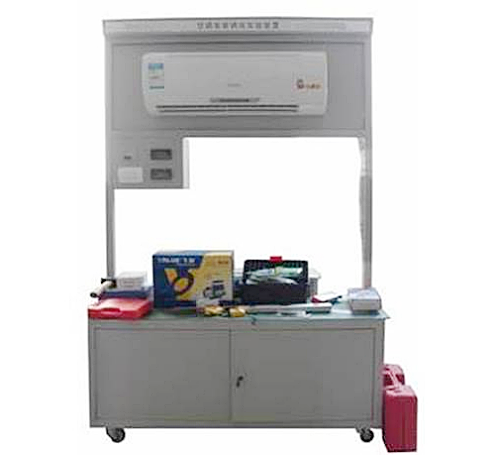

LG-JZL04型变频空调安装调试实训装置

一、LG-JZL04型变频空调安装调试实训装置主要用途：培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。

二、变频空调安装调试实训装置技术要求及主要参数
(1) 输入电源：单相三线 AC220V±10% 50Hz
(2) 外形尺寸：1200×830×1700mm3
(3) 空调采用格力KFR-23型整机(制冷量：2300W 制冷功率:825W 制冷额定电流：≤3.6A 制热量:2600(3200)W 制热功率:790(1390)W 制热额定电流:≤3.8A 循环风量:≥480m3/h)
(4) 提供网孔板型空调安装支架一套。
(5) 提供制冷剂回收机组一套；
(6) 回收机组压缩机：型号2R11B3R225ASD输入功率 585W 排气量 10.3ml/rev 制冷量 1745W；
(7) 回收机组真空泵：型号TW-1A 抽气速率1L/S 极限真空 10Pa；
(8) 冷凝器轴流风机型号：200FZY-D。
(9) 压力控制器型号：HLP830
(10) 回收制冷剂类型：R22
(11) 配备常用制冷工具。
三、变频空调安装调试实训装置安装、培训要求：该设备需要安装调试，现场培训该设备的使用方法
