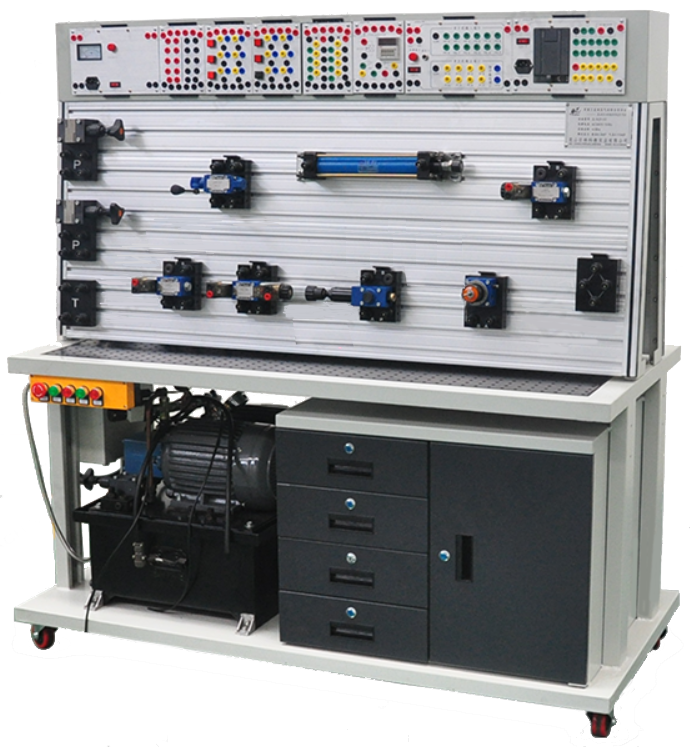

LGJ-SYQ02型 双面工业液压气动实训台
LGJ-SYQ02型 双面工业液压气动实训台覆盖了气压传动、液压传动、传动继电器控制、PLC自动控制、传感器应用技术等多个技术领域.是气压传动技术、液压传动技术和各种现代控制技术的组合体。双面工业液压气动实训台加上该实验采用双面工作台结构设计,一个实验台可供两组学生同时进行各自不同的实验,大大的提高了实验设备的使用效率,并有效的利用了实验室空间。此外,双面工业液压气动实训台采用PLC控制和继电器两种控制方式控制,可实现回路自动、气动/液动、手动等多种方式操控。
一、实验台主要技术参数
电源 | 国家标准工业用电一AC380V、50HZ,三相五线制 |
控制电压 | 安全控制电压——DC24V |
使用环境要求 | 防潮、防尘环境 |
系统总功率 | <=3KW |
液压系统安全使用压力 | P<=6.3Mpa |
气动系统安全使用压力 | <=0.85Mpa |
主实验台尺寸 | 约1540mm x750mm x1600mm |
重量 | 约300Kg |
二、主要特点
1.采用双面式设计,可同时容纳两组学生开展实验实训。
2.同时配套液压与气动实验器材,可独立或组合开展教学工作。
3.实验控制方式多样化:实验回路可运用机械控制、传统的继电器控制、先进的PLC自动控制等多种控制技术,让学员门全方位、多层次的深入了解液压系统的控制多样化,从而锻炼学生的灵活应用能力。
4.实验用电的安全性:本实验台采取高低压电分开方式380V泵站用电采取独立控制结构,自带过载、过热、短路、 漏电保护,实验模块用电全部DC24V低压供电,保证学员用电时的安全。
三、主要实验项目
液压回路实验 | 压力控制回路 |
变压回路 | |
卸荷回路 | |
稳压回路 | |
卸压回路 | |
速度控制回路 | |
同步回路 | |
方向控制回路 | |
锁紧回路 | |
平衡回路 | |
伺服实验项目 | 常见气动回路演示实验 |
单作用气缸的电磁阀换向回路 | |
双作用气缸的电磁阀换向回路 | |
双作用气缸的气控阀换向回路 | |
单作用气缸的单向速度调节回路 | |
单作用气缸的双向速度调节回路 | |
双作用气缸的进口调节速度调节回路 | |
双作用气缸的出口调节速度调节回路 | |
速度换接回路 | |
采用并联节流阀的缓冲回路 | |
互锁回路 | |
单缸连续往复控制回路 | |
双缸连续往复控制回路 | |
用行程阀双缸顺序动作回路 | |
用电气开关双缸顺序动作回路 | |
二次压力控制回路 | |
高低压力转换回路 | |
计数回路 | |
延时回路 | |
逻辑阀的应用回路 | |
双手操作回路 | |
自动手动并用回路 |
