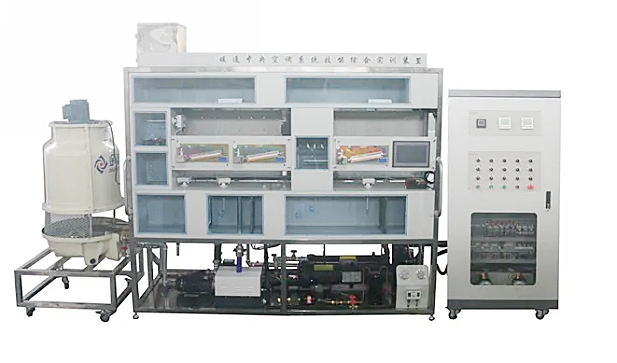

LG-NTKT01型暖通中央空调系统技能综合实训装置

一、概述
LG-NTKT01型暖通中央空调系统技能综合实训装置涉及供热通风与空调工程技术、制冷与空调技术、机电设备安装技术、电气自动化技术、智能控制技术、工业网络技术专业技术领域，能开展中央空调冷水机组工况调试、冷却水系统安装与调试、冷冻水系统安装与调试、风机盘管安装与调试、电气控制系统安装与调试、自动化系统编程与调试、中央空调系统操作维护等方面的实训教学,其中机组机电设备、水循环系统、新风系统、电气控制系统和自动化均采用开放式设计，符合现代中央空调实训教学，适合暖通空调、电气自动化、建筑设备相关专业教学，中央空调系统操作员技能鉴定和考核使用。

二、特点
LG-NTKT01型暖通中央空调系统技能综合实训装置是将中央空调微型化，同时保证整个中央空调系统的完整性和合理性，整套实训设备可演示夏季制冷循环，冬季制热循环，在蒸发器、冷凝器、冷却塔等配置了温度测量点，便于学生观察、了解各种参数的变化情况和系统的工作状况。完全模拟了完整的媒水系统和冷却水系统。让学生全面地掌握中央空调技能知识。
1、控制器采用三菱FX3U可编程控制器，上位机软件实时显示系统运行状态及数据。
2、实训装置直观展示了中央空调的系统结构、工作原理，可清楚的看到制冷循环系统结构及主要部件的实物，系统还配置有智能电量监测仪、真空压力表、信号指示灯使整个系统的实时工作状态一目了然；便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。
3、整套实训装置集管路安装、制冷系统、现代电气控制、电气考核、物联网信息化系统于一体，满足对实训的要求。
4、采用手动和自动两种控制方法控制，并且可通过上位机软件监测系统运行工况，即系统中制冷状态、制热状态、温度大小、设备运行状态等情况。控制系统中采用连锁控制、保护措施等一系列措施对系统进行保护控制。通过对PLC程序编辑，可改变系统的控制过程。
三、装置组成及规格参数
LG-NTKT01型暖通中央空调系统技能综合实训装置由中央空调实训对象平台、电气控制柜、操作台、制冷剂回收小车、电脑桌、工具车、中央空调设备三维实训仿真软件等组成。
1．中央空调实训平台（对象）
实训对象平台采用不锈钢架制成，系统由制冷机组、冷却水系统、冷冻水系统、集中式中央空调系统，半集中式中央空调系统等组成。
2.电气控制柜
主要由柜体、前后柜门、内部配置模块、中央空调物联网信息监控系统、无线智能考核系统、三相鼠笼异步电机等组成。采用冷轧钢板，铁质双层亚光密纹喷塑结构。
3.操作台
采用铁质双层亚光密纹喷塑结构，主要由防火实训台面、桌面台钳等组成，主要用于放置工具和实训操作。
4.制冷剂回收小车
采用小推的的方式，方便制冷剂回收，系统主要由风量冷凝压缩机组、真空泵组等成。
5.电脑桌
电脑桌主框架采用30×30优质铝合金型材，坚固耐用，安装方便，
6.工具车
工具车采用1.2mm厚的优质冷轧钢板焊接组装而成，坚固耐用
四、技术性能
1.电源：三相四线～380V±10% 50Hz
2.控制柜尺寸：800mm×800mm×1900mm
3.制冷剂类型：R22
4.最大供冷量：7.5kW
5.冷却循环水泵：38L/min 扬程10米
6.冷冻循环水泵：50L/min 扬程12米
7.电加热丝功率：300W/根
8.风机盘管：340m3/h
9.系统保护：具有高低压力、过热保护装置
10.安全保护：具有电压型、电流型漏电保护装置，安全符合国家标准
五、实训项目
1、中央空调PLC点表设计
2、中央空调PLC流程图设计
3、中央空调PLC编程和测试
4、中央空调工控组态工程制作与测试
5、中央空调自控系统运行与调试
6、中央空调的控制原理和控制流程
7、中央空调的启动、运行、调试
8、中央空调运行工作情况、运行参数检测分析
9、中央空调运行工况
10、中央空调水系统管路工具的使用
11、中央空调水系统管路的制作（镀锌钢管、PPR管、保温管）
12、中央空调水系统设计（同程、异程）
13、中央空调冷却水系统管路的安装及调试
14、中央空调冷媒水系统管路的安装及调试
15、中央空调制热水系统管路的安装与调试
16、中央空调冷凝水系统管路的安装及调试
17、中央空调传感器安装与检测（温湿度、压差、温度等）
18、中央空调制冷机组安装与调试
