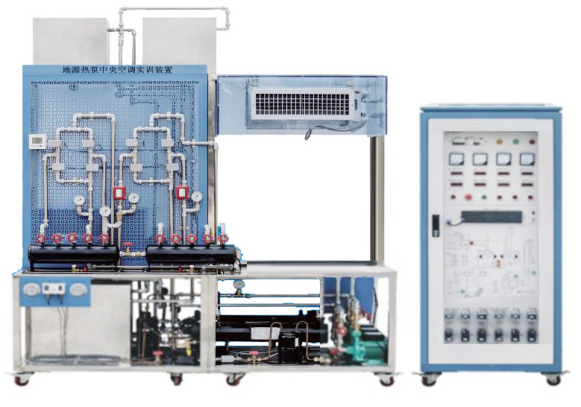

LG-DRB01型地源热泵中央空调实训装置

一、产品概述
LG-DRB01型 地源热泵中央空调实训装置将地源热泵空调系统微型化，完成地源热泵空调系统可制冷、可供暖，还可提供生活卫生热水，一机多用，一套系统可以替换原来的锅炉加空调两套装置或系统；地源热泵工作原理是根据卡诺循环原理，利用地下水、地表水等，借助压缩机系统，通过消耗少量电能，不断将水中大量的低品位热能取出变成少量的高品位热能，供给室内采暖。夏季机组冷却水系统反向运行，把室内的余热取出来，再释放到地下或水中，以达到空调降温的目地，而且夏季可储藏能量，冬季释放。

二、产品特点
1、实用性强采用西门子S7-200可编程控制器，上位机软件实时显示系统运行状态及数据；
2、综合性强装置集制冷系统、电气控制系统、循环水系统于一体，满足对实训的要求；
3、直观性强装置展示了地源热泵空调系统结构、工作原理，方便于教学演示讲解及学生对课本知识的理解掌握。此外，重要部件处加有工作指示装置，更加直观地展现了系统的运行状态，并且各元器件均贴有名称标识。
三、技术参数
1、输入电源：单相三线～220V±10% 50Hz
2、工作环境：温度-10℃～+40℃相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：≤4kVA
4、安全保护：具有漏电流保护装置，安全符合国家标准
四、装置的基本配置
地源热泵空调系统由制冷机组、模拟水井、空调系统、生活卫生供水系统、控制系统、实训台等组成。实训台采用不锈钢底架结构，结构坚固，造型美观大方；桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。

序号	设备名称	数量
1	制冷机组（配压缩机、节流装置、壳管式冷凝器及干式蒸发器）	1套
2	模拟井（模拟取水井水箱和回灌井水箱各1个，潜水泵1台）	1套
3	空调系统（风机盘管、媒水水泵、1套温控器系统、膨胀水箱等）	1套
4	生活卫生热水供水系统（1台热水循环水泵、热回收壳管式冷凝器）	1套
5	西门子S7-200主机及交流接触控制继电器、控制开关、指示灯等	1套
6	工业组态软件、PLC编程软件、PLC应用程序	1套
7	不锈钢底架结构实训台	1套
8	型材电脑桌	1套

五、实训项目
1、掌握地源热泵机组的原理与结构组成
2、地源热泵空调系统电气自动控制
3、地源热泵空调系统夏季运行工况调试
4、地源热泵空调系统冬季运行工况调试
