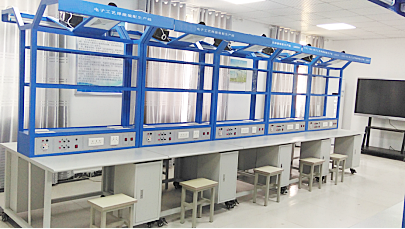

LG-DZDL03型电子电路安装与调试实训平台

一、概述
电子电路安装与调试实训平台是高度仿真工厂的电子装配生产线，满足学员电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学生的实践能力和创新能力。适合技术学校、职业培训学校、职教中心、鉴定站／所等电子类专业《电子工艺》相关课程的教学实训和鉴定考核。

二、技术性能
1、输入电源：三相四线380V±10％50Hz
2、工作环境：温度-10℃～+40℃相对湿度<85％(25℃)
3、装置容量：<200VA
4、外形尺寸：单个实训台尺寸为1.1m×1.3m×2m。
三、平台组成
主要由一体化主控系统、实训台、电源柜、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构，正反两面均有以下相同的资源。
（一）一体化主控系统
该系统是根据实训室教学管理的要求而设计开发的简易型示教电源控制系统。系统采用半圆形设计。配有无线电源控制、老师豪华椅子。
1、技术参数:
（1）工作电源：三相五线 380V±5％ 50Hz
（2）安全保护：漏电保护（动作电流≤50mA），过流保护
（3）规格尺寸：2400×800×780mm
（4）额定功率：<11KW（12台为例）
（5）环境温度：－10℃ ～40 ℃
（6）相对湿度：<85%
（7）设备重量：100Kg
2、产品结构:
（1）桌身部分：钢质喷塑。可放置各种多媒体器材：视频展示台、功放、DVD、计算机、中央控制系统等,并设置各种穿线孔位，设计科学，使用方便。
（2）桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计，桌面具有耐磨、耐热、耐污、耐烟灼、耐菌、防霉、抗静电及易清洁等特点。
（3）实训屏部分：采用优质钢板斜面设计精加工，面板采用优质铝板，彩色蚀刻工艺，颜色协调、设计合理。各分组电源、主控器材、控制电源等布局科学操作方便。
3、基本配置：
（1）智慧教室综合测控系统
A、示波器功能
1) 2路波形测量功能。
2) 测频范围：200MSa/s高速实时采样，50MHz带宽。
B、2路逻辑分析仪功能。
C、1路任意波形信号发生器输出：
200MSa/s高速实时采样，10MHz带宽，波形测量完全满足教学实验要求，波形平滑不失真。
D、万用表功能
1）、万用表的电阻测量功能。
2）、万用表的直流电压测量功能。
3）、万用表的交流电压测量功能。
4）、万用表的交流电流测量功能。
E、人机界面功能
1）、人机界面显示所测量的波形，并显示相应的量测值。
2）、可通过点击界面按钮，将所测量的波形插入实验报告模板中。
3）、学生的实验报告结果可通过点击界面按钮，统一上传到指定的教师电脑文件夹下。
F、附加功能
1）、环境参数测量：可同时测量显示温湿度、CO2浓度和PM2.5。
2）、电气参数测量：可测量控制台电压电流，并计算出功率。
3）、过流、过压、欠压（阀值可设置）报警跳闸保护。
4）、安全防护：实验室环境安全监控装置（PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常（火警）报警）。
5）、节电功能：长期无人实验时，自动关闭总闸开关，实现安全和节电效果。
6）、2路PWM脉冲信号发生器：可设置频率、占空比。
（2）电源控制系统
（3）电子实训创新教学与管理模块-元器件检测模块
1）、印刷线路板为单层印刷电路板，印刷线路板厚度为2mm，每块印刷线路板四个角上有4mm镙丝固定孔。
2）、印刷线路板的正面印刷：正面用白底黑字清晰的绘制出器件符号。印刷线路板的反面制作：印刷线路板线宽3mm，器件装在反面, 正面用镀金接线孔引出。
3）、线路板固定在塑料密封盒口上，塑料密封盒底内贴一个写有编号内容的无线射频卡，手持式RFID读卡器，除了要能读写无件盒的编号，还要能显示出该元件盒的标准答案。
4）、元器件检测元件为三极管、电解电容、二极管，晶闸管、单结晶体管检测内容为器件类型、管脚名及好坏的判断，每块检测板在内部接线要有所差异，如三极管的E、B、C三个极任意接到编号为1、2、3的三个引出点上。
（二）实训平台
1、平台组成及参数
实训台主要由实训桌、实训面板、钢木框架、顶部框架等组成。
（1）正反两面备配有一个工具柜，可放置实训套件、工具和资料等；台面上铺有绿色防静电桌垫；另外还设有四个带刹车的万向轮，便于移动和固定。
（2）正反两面各有一块实训面板，分别提供九路AC220V电源插座接口和四路固定直流电源，其中直流电源电压分别为±12V、±5V，每路均有短路、过渡保护和自动恢复功率。
（3）钢木框架为双层结构。第一层用于挂放元件盒（焊接工序用）或实训挂箱（调试工序用）。第二层设有四个PVC夹板，可用来夹放相关实训资料。
（4）顶部框架上设有电风扇和30W日光灯（照明设备）各两个。
（5）采用手推插件线专用铝滑轨，导轨间距0-350mm可调，双边布置。
（6）工艺卡：在灯架中间设一路工艺指导卡架，采用H型铝导轨制作，每工位布置一块300×400×1.5mm透明有机玻璃板。
2、电子实训创新教学与管理模块-元器件检测模块
（1）印刷线路板为单层印刷电路板，印刷线路板厚度为2mm，每块印刷线路板四个角上有4mm镙丝固定孔。
（2）印刷线路板的正面印刷：正面用白底黑字清晰的绘制出器件符号。印刷线路板的反面制作：印刷线路板线宽3mm，器件装在反面, 正面用镀金接线孔引出。
（3）线路板固定在塑料密封盒口上，塑料密封盒底内贴一个写有编号内容的无线射频卡，手持式RFID读卡器，除了要能读写无件盒的编号，还要能显示出该元件盒的标准答案。
（4）元器件检测元件为三极管、电解电容、二极管，晶闸管、单结晶体管检测内容为器件类型、管脚名及好坏的判断，每块检测板在内部接线要有所差异，如三极管的E、B、C三个极任意接到编号为1、2、3的三个引出点上。
注：（5）RFID读卡器为整个实验室配置1套。
3、实训线路板(2套／台)
常规配备六管超外差式调频收音机、LED数字电子钟、多路抢答器等实训线路板。
4、实训工具套件
配备常用的数字式万用表、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、真空吸笔、恒温电烙铁、烙铁架、焊锡丝、吸锡器等工具。
