LG-GDJ02型城市轨道交通车辆结构运用检修实训系统

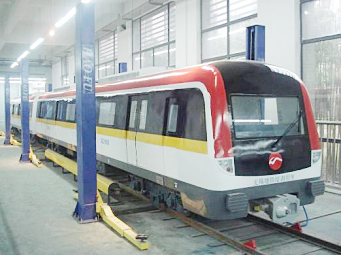

LG-GDJ02型城市轨道交通车辆结构运用检修实训系统配备完整的两节1：2地铁车模型，用于地铁列车结构的教学与实训。通过实训使学生进一步掌握地铁列车的结构、各设备的作用和安装位置，列车配线的结构和走向；掌握地铁列车检查的操作过程训练、假设故障查找训练；配备六台架车机可训练地铁列车架修的操作过程；配备仿真车间电源可以训练学生的安全操作意识，培养安全操作习惯。

一、设备选型
以株洲厂生产的西门子车辆实物为例，选取一个单元（一动一拖）做模型。
二、设备功能
LG-GDJ02型城市轨道交通车辆结构运用检修实训系统能够为学生了解车辆的构造、车辆设备的名称、位置、功能等提供直观教学。
三、设备配置参数
（1）外观形状、颜色，油漆光泽与实际车辆接近，设备颜色：与实物接近；
（2）B车封闭、A车一侧客室部分侧墙开放；
（3）A车能展示车内通风及空调系统的设备及风道（客室内顶板采用透明）；
（4）转向架必须具备足够强度，以支承车体重量，整车能在轨道上拖动；
（5）车内设备应与实物外观基本相同；
（6）车下设备柜可整体拆卸，并配设备柜装载小车。各设备必须具备清晰的标签；
（7）车底架线槽部分使用透明外壳，能看见线路走向，并能分清高、中、低压线路；
（8）照明系统按实物配置，可以开启和关闭；
（9）车门指示灯可亮，车门有解锁/切除装置；
（10）车门可通过司机室控制开关动作（车门为内藏门）；
（11）配6台架车机，两车分解后可架车，架车最大高度为: 1m；
（12）A车前装密接式全自动车钩，B车2位端装半自动车钩，A车与B车之间装半*性牵引杆，牵引杆需使用金属材料以保证两车正常牵引；
（13）B车2位端贯通道可拆卸；
（14）转向架和车底设备与实物对应，要求有铭牌（按实际标注），设备箱盖可开。箱内设备使用图片替代；
（15）车下部安装第三轨受流器；
（16）配钢轨及第三轨35米，按车间要求配备安全防护及送电报警系统。
（17）设备尺寸为实际尺寸的1:2(12米×1. 5米×1.9米)。
四、设备安装支架
A车驾驶室外侧设置登车梯，模型周围设置活动护栏。
