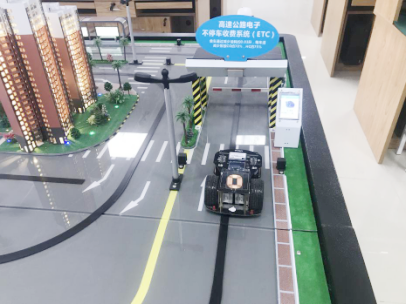

LG-JT05型停车场(高速)出入口智能识别收费实训系统

一、产品性能
1、认知与演示相结合。实训装置中安装了全套停车场管理系统，通电后就能正常工作，特别适合认知与技术原理演示。
2、专用设备柜安装，实训室管理清晰简单。模拟岗亭两侧配置了设备安装位置图和系统接线图，实训前老师开机检查设备是否正常，学生直接进行安装实训，方便快捷，容易管理。
3、模块化设计，便于实训。实训装置采用模块化设计，不同设备安装在独立底座和机柜中，可根据实训室空间灵活布局，实训时直接将各独立模块搭建成完整系统，具有实训功能和使用功能。
4、典型工程实践与理论知识相结合。选取停车场管理系统的关键技术，具有模拟使用功能。可以将实训系统安装在实训室门口，模拟出入门管理，学生能够在一个真实的环境中的认知和学习技术原理，进行工程安装实践和使用操作管理。
5、硬件安装与软件操作相结合。实训装置有体积庞大的硬件设备安装实训，也有停车场管理软件的现场配置与应用实训。
6、技能经验与就业相结合。搭建了完整的停车场管理系统，真实工程实践环境，使学生全面掌握停车场管理系统工程应用技术和技能经验。
7、按照*新的停车场管理系统设计，包含停车场出入口管理系统（车辆车牌识别）1套；停车场内车位管理系统1套（车位状态及驻车引导）；
8、实训室按照标准车位尺寸划设5个车位，在每个车位顶部安装探测器及车位指示器。用于车位管理。
9、产品规格：长5.0米，宽3.0米，高1.5米。

二、系统配置
（一）出入口识别管理系统：
1、入口设备：
（1）全自动入口自动道闸：闸机1套，采用力矩电机，高强度，低噪音。智能遇阻返回，车辆防砸功能；人性化离合装置，摆脱停电手摇升杆，来电自动复位；杆长：1米；起降速度：6s；电源电压：220V±10%；电机功率：120W。
（2）数字车辆检测器：车辆检测器1套，装于控道闸控制板上，体积小，安装简易（直接插入即可），它采用了先进的数模转化技术，抗干扰能力强，不怕任何恶劣环境；它含内置式灵敏度调节，通过面板上的拨码开关，还能检测高底盘大卡车或拖挂车；它具有独特的防砸车功能，还具有检测车辆计数等功能；外置车辆检测显示，使维护工作人员一目了然，便于适当调整。
（3）环形地感线圈：矩形地感线圈1套，由一块50×60mm红色地毯粘合固定，用于检测车辆，金属物体。线圈位置可随地毯移动，按需要进行放置。
（4）显示屏及语音提示系统：实训专用；完全模块化控制主机，语音提示功能，LED显示可根据需要发布各种信息。
（5）专用线性电源：线性电源1套。
2、出口设备
（1）全自动入口自动道闸：闸机1套，采用力矩电机，高强度，低噪音。智能遇阻返回，车辆防砸功能；人性化离合装置，摆脱停电手摇升杆，来电自动复位；杆长：1米；起降速度：6s；电源电压：220V±10%；电机功率：120W。
（2）数字车辆检测器：车辆检测器1套，装于控道闸控制板上，体积小，安装简易（直接插入即可），它采用了先进的数模转化技术，抗干扰能力强，不怕任何恶劣环境；它含内置式灵敏度调节，通过面板上的拨码开关，还能检测高底盘大卡车或拖挂车；它具有独特的防砸车功能，还具有检测车辆计数等功能；外置车辆检测显示，使维护工作人员一目了然，便于适当调整。
（3）环形地感线圈：矩形地感线圈1套，由一块50×60mm红色地毯粘合固定，用于检测车辆，金属物体。线圈位置可随地毯移动，按需要进行放置。
（4）显示屏及语音提示系统：实训专用；完全模块化控制主机，语音提示功能，LED显示可根据需要发布各种信息。5、专用线性电源：线性电源1套。
（二）工作站设备
1、停车场岗亭1套。
2、停车场管理系统1套：CPU: Intel i5；内存：8G；硬盘：1TB；操作系统：Windows 64位；IP地址：192.168.1.230。
3、停车场管理软件1套：专用停车场管理软件，可实现出、入车辆管理，用户类型设置，出入记录查询，场内车辆查询，出、入车辆拍照，图像对比等操作。具有出入车辆识别管理、车辆停留时间计时、车位管理及车位引导功能
（三）图像对比系统
1、图像采集彩色摄像机2套：出入口各一台，专用红外摄像机；带LED补光灯，具有夜视功能，主要用于在弱光情况下进行灯光补偿，提高车牌车辆识别率。
2、摄像机支架及护罩2套：出入口各一套，根据现场确定安装位置。
3、像机安装立柱2套：出入口各一套，根据现场确定安装位置及情况国产定制。
（四）、车辆模拟系统：
1、遥控模型汽车4部：带遥控功能模型汽车，可实现直行，拐弯，倒车功能，真实模拟实际工程的停车场管理系统车辆进出。
2、智能车位锁1套：支持遥控控制，并可手机APP开锁，可以实现多人共享车位。保险片设计，压力较小时不可压下，受压较大时，保险片断开，保护车位锁。挡臂受力靠强力弹簧复位更省电，电池续航能力强，且有防水设计，在雨天、水淹情况下可正常使用。
四、实训功能
1. 停车场管理系统岗亭设备的安装实训。
2. 地感线圈制作与接线的安装和实训。
3. 入口识别和道闸的安装和调试实训。
4. 出口识别和道闸的安装和调试实训。
5. 出入口图像采集设备的安装和调试实训。
6. 停车场系统管理软件的配置和系统调试实训。
