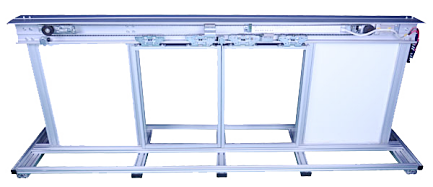

LG-GDM01型地铁站台屏蔽门系统模拟实验实训装置

　　地铁站台屏蔽门是地铁站台设施的核心装备，屏蔽门系统按照预定的控制要求完成屏蔽门的开通和关闭。但地铁站台屏蔽门系统占地面积较大以及重量较重，而且涉及安全等诸多因素，学员很难进行地铁站台系统实操。为了解决以上问题，开发了LG-GDM01型地铁站台屏蔽门系统模拟实验实训装置。该装置主要包括屏蔽门机械结构、防夹传感器、门控无刷直流电动机、减速器、皮带传送系统、屏蔽门本地单元控制子系统、单侧端头控制子系统、中央控制子系统、紧急控制子系统以及站台监控子系统等组成。学员利用LG-GDM01型 地铁站台屏蔽门系统模拟实验实训装置可以直观了解地铁站屏蔽门系统各个组成结构和完成功能，加深学员对地铁站台屏蔽门系统工作原理的认识，完成地铁站台屏蔽门系统正常使用、日常维护、落成实验以及故障处理等实验实训。

　　LG-GDM01型 地铁站台屏蔽门系统模拟实验实训装置采用高仿真度模型，大大降低了模拟系统的建造成本，该装置可以根据客户需求为研究人员提供预留开放部分接口，可进一步拓展功能。

一、技术参数

（1）站台电源参数输入电压：AC220V，频率：50Hz；波动：±5%
（2）蓄电池参数 12AH，DC96V；
（3）屏蔽门控制系统参数输入电压：AV220V，50Hz；输入电流：4A；
（4）屏蔽门参数长：2000mm；宽：60mm；高：800mm；

二、实训项目

　　学员通过地铁站台屏蔽门系统模拟实验实训装置的实验实训可以掌握地铁站台屏蔽门系统原理、操作规则、系统日常维护以及屏蔽门系统故障解决方法等，该系统可实现如下实验实训内容：
（1）地铁站台屏蔽门系统电器认知实训
（2）地铁站台屏蔽门系统布线实训
（2）地铁站台屏蔽门机械结构检查实训
（3）正常工作状态下地铁站台屏蔽门控制实训
（4）故障工作状态下地铁站台屏蔽门控制实训
