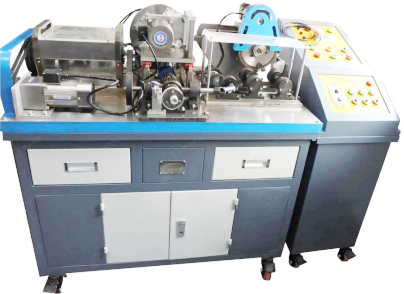

LG-JXZP02型机械装配技能综合实训平台

一、产品特点
LG-JXZP02型机械装配技能综合实训平台是依据相关国家职业标准、行业标准职业及岗位的技能要求，结合机械装配技术领域的特点，能让学生在较为真实的环境中进行训练，以锻炼学生的职业能力，提高职业素养。以实际工作任务为载体，根据机械设备的装配过程及加工过程中的特点划分工作实施过程，分部件装配及调整、整机装配及调整、试加工等职业实践活动，着重培养学生机械装配技术所需的综合能力。

二、技术性能
1、输入电源:三相四线（或三相五线）～380V±10% 50Hz
2、平台容量:＜0.5kVA
3、工作环境:温度-10℃～+40℃ 相对湿度≤85%（25℃）海拔＜4000m
4、微型异步电机:电压380V，功率60W
5、交流减速电机2台:1台额定功率 90W，减速比 1:25 1台额定功率 40W，减速比 1:3
6、外形尺寸:1100mm×700mm×1150mm（实训台）、400mm×700mm×1040mm（操作台）、900mm×600mm×750mm（操作台）
7、安全保护:具电流型漏电保护，安全符合国家标准
三、系统组成
机械装配技能综合实训平台主要由实训台、三轴分配器、蜗轮蜗杆模块、工件夹紧装置、间歇钻床机构、自动冲印机、联轴器、电磁离合器、凸轮机构、齿轮齿条连杆机构、装配及检测工具等部分组成。
1、三轴分配器模块:有动力源提供动力，实现速度变速后，使动力由两路输出功能。主要由三根轴组成的箱体结构，一根输入轴，两根输出轴，两根输出轴成90°夹角，可完成一轴输入两轴变速输出功能。可完成变速动力箱的装配工艺及精度检测实训。
2、蜗轮蜗杆模块:主要由蜗轮蜗杆、箱体、圆锥轴承、卸荷式装置、工作台面等组成，采用工业用万能分度头的结构，通过联轴器由电磁离合器的配合可实现对工作台进行四分度。可完成精密分度头的装配工艺及精度检测实训。
3、工件夹紧装置模块:由四个偏心轮夹紧夹具组成，四个夹紧装置成90°分布安装在精密分度头的工作台面上，可实现工件的夹紧定位。可完成工件夹紧装置的装配工艺及精度检测实训。
4、间歇钻床机构模块:可带动自动钻床实现进给、退刀等功能。主要由自动钻床动力电机、圆柱凸轮机构、矩形槽滑动板、调节丝杆机构、轴承座、直线导轨副、锥齿轮机构等组成。可完成圆柱凸轮机构、燕尾槽滑动机构、直线导轨副等的装配工艺及精度检测实训。
5、自动冲印机模块:主要由曲轴、轴瓦、六角凸轮离合器、导向装置、打击头、夹手、杯形箱体、动力减速电机、轴承等组成，可对工件进行自动打标，打标头可以自由更换。可完成自动打标机的装配工艺及精度检测实训。
6、联轴器模块:主要由弹性连接联轴器、硬连接联轴器、十字万向联轴器等组成。可完成联轴器的装配工艺及精度检测实训。
7、电磁离合器模块: 主要由电磁离合器总成，电磁离合器联接法兰、传动轴、轴承座、轴承、圆锥齿轮传动等组成。可完成电磁离合器的装配工艺、精度调整、检测以及碳刷与电磁离合器的动作配合等实训。
8、齿轮齿条连杆机构模块：由曲柄、连杆、齿轮、齿条、轴承座、轴承、轴等组成，通过调整齿轮齿条连杆机构的配合来控制自动打标机圆锥滚子离合器的开合。可完成齿轮齿条连杆机构的装配工艺及精度检测实训。
9、凸轮控制模块: 主要由盘型凸轮、调节螺母、限位开关、调节支架、圆锥齿轮、键、轴、轴承、支座、端盖等组成。可完成凸轮控制电磁离合器的装配工艺、精度调整、检测以及盘型凸轮与电磁离合器的动作配合等实训。
10、装配及检测工具:配置常用的装配工具和检测工具，通过工量具的应用，掌握工量具操作规范。
四、装置功能
机械装配技能综合实训平台可实现纯机械式自动加工功能，有三轴分配器给设备提供两路传动动力，一路动力通过电磁离合器的开合控制精密分度头的四分度，在精密分度头的工作台上安装四个偏心轮夹紧夹具，在分度头分度过程中工件自动送料，由偏心轮夹紧方式的夹具使工件夹紧，加工完的工件通过凸轮旋柄档杆使偏心轮夹紧夹具松开把工件落到料盘里；一路通过同步带轮传动连接锥齿轮轴，锥齿轮分配器又分为三路传动，一路由锥齿轮、圆柱凸轮带动自动钻床实现进给、退刀功能；其中二路由锥齿轮轴上安装由可调的盘型凸轮、限位开关装置，可控制电磁离合器的电路信号，使分度头与间歇钻床、自动冲印机配合动作；第三路由双万向联轴器、齿轮齿条连杆机构控制自动冲印机的圆锥滚子离合器，自动冲印机由三相异步电机带动曲轴实现钢印敲打的功能。
