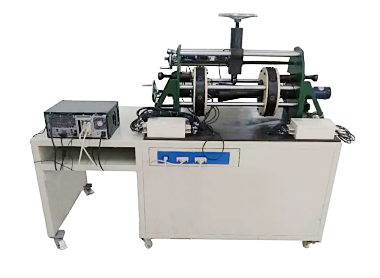

LG-SKZC01型双控滚动轴承性能测试分析实验台

LG-SKZC01型双控滚动轴承性能测试分析实验台结构新颖、系统科学、20路传感信号输出、可直接测量滚动体实际受力状况，突破了滚动轴承滚动体实际受力信号传输的国内国际技术难题，居国内领先水平。该实验台由一对可移动的滚动轴承座、多维灵活调节的径向加载系统、轴向加载系统、自动对中传感系统、信号采集调控系统、专用测试软件系统组成。可测量滚动轴承工作状况下，滚动轴承滚动体对外圈的压力及变化情况，滚动轴承在轴向载荷、径向载荷作用下，滚动轴承径向载荷分布变化情况；可直观轴向加载对滚动轴承径向载荷分布的特殊影响。可直接测量滚动轴承内部轴向载荷，轴向载荷和总轴向载荷以及它们之间的变化关系，并与理论计算结果进行比较分析。在动、静载荷综合作用时，测试分析滚动轴承组的综合性能和*佳受力状况。

LG-SKZC01型双控滚动轴承性能测试分析实验台为高等院校用于《机械设计》课程中滚动轴承综合设计、性能测试分析而开发的开放型、创新型、设计综合性实验的*新型教学实验设备；使高等学校教科书《机械设计》中滚动轴承这重要一章第一次有了现代化实验设备，进一步完善了机械基础实验的系统性和完整性。
一、主要技术指标
滚动轴承公称直径：D=50mm；
滚动轴承跨度：L=300mm；
总径向载荷：P1=10000N；
总轴向载荷：P2=10000N；
左、右滚动轴承径向载荷传感器：5000N ；
左、右滚动轴承轴向载荷传感器：10000N；
电机功率：N=180w；
外廓尺寸：500×1200×1200。
二、基本配置
①滚动轴承：2种(圆锥滚子轴承，深沟球轴承)；
②可移动的滚动轴承座：1对；
③滚动轴承、径向加载装置：1套； (作用点位置可在0~130mm内任意调节)；
④ 滚动轴承径向载荷传感器：精度等级：0.05，量程：5000N，16个；
⑤总径向载荷传感器：量程：10000N，1个；
⑥轴向载荷传感器：量程：10000N，3个；
⑦微型电机：YYJ90—180w，N=180 w，n=10 r.p.m；
⑧计算机测试软件光盘：1个；多媒体实验教学软件光盘：1个。
三、性能特点
①配有一对可轴向移动的滚动轴承传感器座；
②可直接测量滚子对外圈的压力及变化情况(关键特点)；
③可任意调节径向载荷受力点(0—130mm范围)；
④可通过计算机测绘滚动轴承在轴向、径向载荷作用下轴承径向载荷分布变化情况；
⑤可通过电脑测绘滚动体内、外圈载荷变化曲线；
⑥可直接测试并计算滚动轴承内部轴向载荷，轴向载荷与总轴向载荷的关系，并与理论计算结果进行比较分析。
四、实验内容
①滚动轴承元件上的载荷分布及变化实验；
②滚动轴承组合设计实验；
③在轴向、径向载荷作用下，滚动轴承径向载荷分布变化情况；
④测试单个滚动轴承内部轴向载荷，轴向载荷与总轴向载荷的关系，并与理论值进行比较分析。
