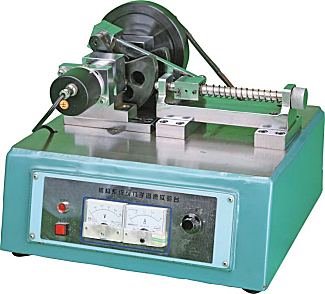

LGJ-JTS01型机械动力学调速实验台

一、实验台应用目的
1. 通过机械系统的动力学调速实验，观察机械的周期性速度波动现象，并掌握利用飞轮进行速度波动调节的原理和方法；
2. 通过利用传感器、工控机等先进的实验技术手段进行实验操作，训练掌握现代化的实验测试手段和方法，增强工程实践能力；
3. 通过进行实验结果与理论数据的比较，分析误差产生的原因，增强工程意识，树立正确的设计理念。

二、实验台使用说明
1. 基本参数
（1）各杆长度曲柄lAB=50mm ；连杆lBC=180mm；电机转速n1=1500r/min；
（2）已知生产阻力为拉伸弹簧，其拉伸阻力为：拉伸长度L=5mm，F=0kg；L=10mm，F=5Kg；L=15mm，F=15Kg；
（3）外形尺寸：520×550×580mm
2. 实验内容
（1）曲柄的真实运动仿真：通过数模计算得出的真实运动规律，作出角速度线图；进行速度波动调节计算，分析飞轮转动惯量的影响。
（2）曲柄真实运动的实测：通过曲柄上的角位移传感器和A/D转换器进行采集，转换和处理，并输入计算机显示出实测的曲柄角速度线图；与理论角速度线图分析比较，使学生了解机构结构对曲柄的速度波动的影响。
（3）不装飞轮、装大飞轮、小飞轮在曲柄轴上，观察系统运转的不均匀性。
