CLG-113型《机械零件设计》示教陈列柜

一、概述

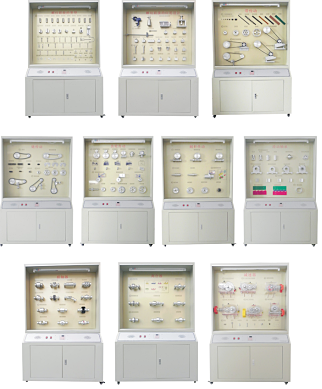

　　CLG-113型《机械零件设计》示教陈列柜共分十个柜，外型采用高级铝合金柜架，模型材料用各色有机玻璃和硬聚氯，并附有银涤沦不干胶作必要图表和文字说明，形象逼真，制作工艺美观。使用本设备能提高教学效果，节约学时，是一套理想机械课程的教学设备。

二、主要技术参数
　1、结构：柜体采用铝合金制作，上下柜结构，全套10柜。
　2、尺寸：1250×430×1780mm
《机械零件设计》（机械设计）示教陈列柜详细内容：

序号与名称	陈列柜内容
第一柜连杆机构设计	曲柄摇杆机构、正弦机构、搅拌器机构、雷达、双转块机构、曲柄、滑块机构、双滑块机构。
第二柜选型翻台机构设计	翻转机构、摄影车升降机构、万能绘图仪、挖土机、翻斗机构、起重机、摄影升降机。
第三柜凸轮机构设计	定宽凸轮、定径凸轮、滚子、平底、圆柱凸轮、锥形凸轮、内槽凸轮、气阀机构、盘形凸轮、凸轮轮廓设计、重力机构。
第四柜混合齿轮机构	外齿轮参数、内齿轮参数、齿条参数、外啮合直齿圆柱齿轮传动、人字齿轮传动、非圆齿轮传动、斜齿圆柱齿轮传动、内啮合齿轮传动、不同模数齿轮比较、蜗杆蜗轮传动、圆锥齿轮传动、齿轮齿条传动。
第五柜标准件设计	螺栓类型11种、螺钉类型12种、垫圈类型6种、螺母类型9种、卡簧类型3种、销钉类型3种。
第六柜铸件设计一般规范	气缸套铸造工艺图、飞轮铸造工艺图、铸造工艺图、挖砂造型、脱箱造型、对分式芯盒、各种铸件4件、砂箱造型。
第七柜齿轮系设计	行星轮系、周转轮系输出机构、实验特定的运动、三星轮换向机构、　汽车后桥差速器、大传动比行星轮系、周转轮系、锥齿轮组成的行、星轮系及转化机构、锥齿轮组成的行星轮系。
第八柜间歇机构设计	单动式棘轮机构、内啮合槽轮机构、外啮合不完全齿轮机构、内啮合不完全齿轮机构、球面槽轮机构、空间间歇机构、可变向棘轮机构、双动式棘轮机构、停歇曲柄连杆机构、外啮合槽轮机构、不完全齿轮机构、停歇导杆机构。
第九柜带、链传动设计	圆形带传动、滚子链、张紧链装置、平型带张紧装置、套筒滚子链的接头形式（开口销）、套筒滚子链的接头形式（弹簧夹）、套筒滚子链的接头形式（过渡链接）、齿形链、链传动、三角带张紧装置　同步齿形带传动。
第十柜螺纹、螺旋设计	微动螺旋机构、圆柱管螺纹、三线螺纹、普通螺纹、右线螺纹、梯形螺纹、左线螺纹、矩形螺纹、双线螺纹、螺旋千斤顶、单线螺纹、　螺旋压力机、车床进给机构、圆锥管螺纹、快速螺旋机构、锯齿螺纹。
