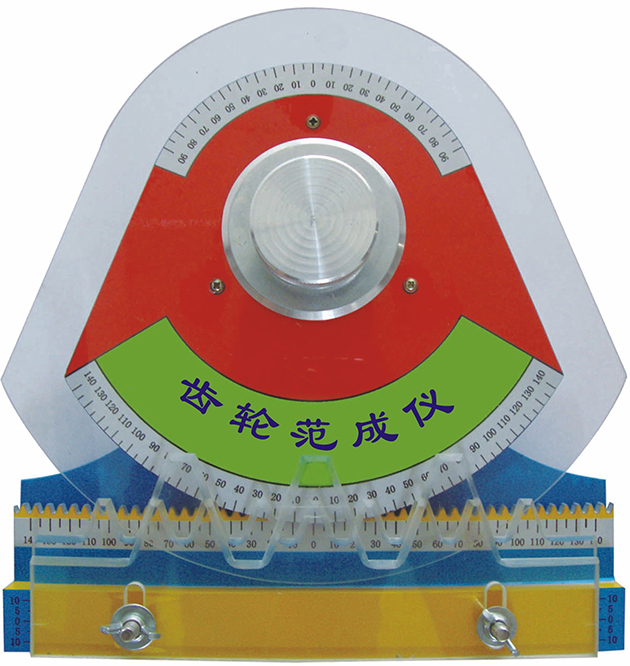

LG-FCY01型齿轮范成仪

一、LG-FCY01型齿轮范成仪
（一）功能特点：
LG-FCY01型齿轮范成仪用于机械原理（机械设计基础）课程开设的“渐开线齿轮范成实验”，理解渐开线齿轮轮廓形成过程和范成法加工原理，掌握渐开线产生根切和避免根切的方法，演示刀具变位对位齿形变化及对齿轮各参数的影响。

（二）主要参数：
1、配模数m=10 m=20齿条插齿刀各一把
2、外型尺寸：320x310x110同一模数m=2两扇形齿轮（Z1=130,Z2=80）
3、大扇形分度圆直径260MM，适用于M=20齿条，小扇形分度圆直径160，适用于M=10齿条
说明：同一齿轮的加工工具可加工不同齿数的齿轮。范成仪在人机的基础上进行精心设计，大方美观。制作材料除加工插齿刀具外全部采用铝合金制作。

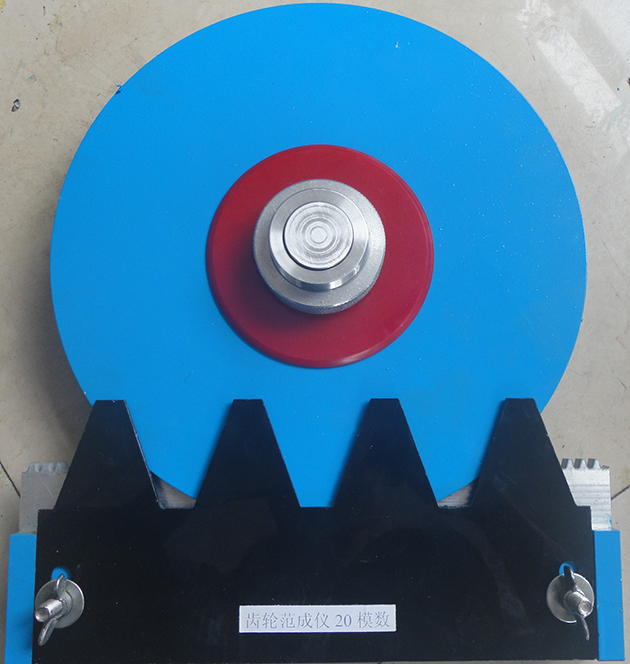

二、LG-FCY02型齿轮范成仪
（一）功能特点：
LG-FCY02型 齿轮范成仪用于机械原理（机械设计基础）课程开设的"渐开线齿轮范成实验"，理解渐开线齿轮轮廓形成过程和范成法加工原理，掌握渐开线产生根切和避免根切的方法，演示刀具变位对位齿形变化及对齿轮各参数的影响。

（二）齿轮范成仪主要参数：
1、配模数m=10 m=20齿条插齿刀各一把
2、外型尺寸：300x306x100mm
3、分度圆直径200mm
说明：同一齿轮的加工工具可加工不同齿数的齿轮。范成仪在人机的基础上进行精心设计，大方美观。制作材料除加工插齿刀具外全部采用铝合金制作。
