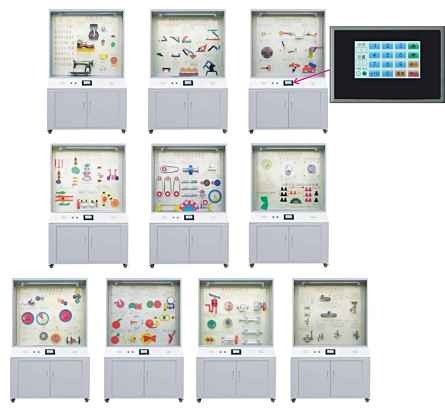

CLG-119型《机械基础》示教陈列柜

       CLG-119型《机械基础》示教陈列柜（CD解说）共分十个柜和一个电脑控制台，声控同步演示，采用单驱动由电脑或电子设备控制运转演示可由VCD控制顺序自动运行讲解，又能根据教材教学需要遥控任意选择进行单独演示。模型材料采用进口有机板制造，板面附有银涤纶不干胶作必要的图表和文字说明，演示形象逼真，运行可靠。
CLG-119型《机械基础》示教陈列柜内容如下：
序号和名称
柜 内 模 型 内 容
主控台
微电脑控制系统、 DVD 、功放、音箱、电源控制面板
第 1 柜、
机器的组成及特征
内燃机、蒸汽机、缝纫机、运动副 (6 件 )
第 2 柜、
铰链四杆机构的形式与应用
五杆铰链机构、曲柄滑块机构、铰链四杆机构、大筛机构、曲柄摇杆机构的极位夹角、搅拌机、惯性筛机构、机车车辆机构、鹤式起重机、转动导杆机构、曲柄摇块机构、曲柄移动导杆机构、双转块机构、双滑块机构、有急回特性的机构、夹紧机构
第 3 柜、
平面连杆机构应用
内燃机配气机构、靠模车削机构、自动送料机构、分度转位机构、不同锁合方式的凸轮 w 、不同锁合方式的凸轮 b 、不同锁合方式的凸轮 c 、不同锁合方式的凸轮 e 、不同锁合方式的凸轮 f
第 4 柜、
凸轮机构的形式
矩形齿双向棘轮机构、棘轮机构、钩头双动式棘爪、直头双动式棘爪、槽轮机构、空间槽轮机构、六角车床上的槽轮机构、外啮合不完全齿轮机构、内啮合不完全齿轮机构、凸轮式间歇运动机构
第 5 柜、
机械传动的各种类形
同步带、张紧轮装置 a 、张紧轮装置 b 、带的定期张紧装置 ( 滑道式 ) 、带的定期张紧装置 ( 摆架式 ) 、带的自动张紧装置、 V 带轮的结构 (4 件 )
第 6 柜、
齿轮的基本性质
链传动、齿形链、双排滚子链、滚子链、滚子链接头型式 (3 件 ) 、链轮结构、链传动的张紧 (2 件 )
第 7 柜、
轮系的基本性质
内齿圈传动、齿轮齿条传动、圆锥齿轮传动、双曲线圆锥齿轮传动、斜齿圆锥齿轮传动、螺旋齿轮传动、斜齿轮齿条传动、蜗轮蜗杆传动、弧面蜗轮蜗杆传动、正齿轮传动、斜齿轮传动、人字齿轮传动
第 8 柜、
间歇运动原理应用
齿轮各部分名称 (3 件 ) 、斜齿条的压力角、渐开线的形成、轮齿折断 a 、 b 、齿面点蚀、齿面胶合、齿面磨损、渐开线曲面形成 (2 件 ) 、斜齿圆柱齿轮的受力分析、圆锥齿轮的受力分析、齿轮轴 (2 件 ) 、腹板式圆锥齿轮、铸造轮辐式圆柱齿轮、仿形切制齿轮、展成法切制齿轮
第 9 柜、
液压传动原理应用
定轴齿轮系 (2 件 ) 、平面行星齿轮系 a 、 b 、空间行星齿轮系、可变向的齿轮系、汽车后桥差速器、摆线针轮传动机构、谐波齿轮传动、减速器、行星减速器中的齿轮系
第 10 柜、
液压传动原理应用
套筒联轴器、凸缘联轴器、多片式摩擦离合器、齿轮联轴器、弹性套柱销联轴器、弹性柱销联轴器、双万向联轴器、牙嵌式安全离合器、滚柱式超越离合器、板弹簧
规格：1250×430×1800mm
