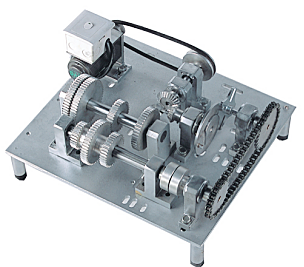

LGJ-CD03型便携式机械系统传动创新组合设计实验台

机械系统是专门为学习者提供创意性机械系统组合设计制造的，它的轻便、多功能、低能耗、趣味性、快速变换拼装方式，为国内首创，它适应于轴系及平面机构的教学。

一、功能与特点
1、该实验台由皮带轮、齿轮、链轮、槽轮组成机械传动，使学习者掌握机械传动的几种形式。
2、拼装方法有十几种，学习者可随意创意新的组合。
3、该实验台装有变速机构，使学习者直观地看到变速的经过，从而巩固所学的知识。
4、该实验台配有曲柄连杆装置，使学习者了解平面机构的运动规律。
5、该实验台机械零件使用多种材料制作，使学习者了解不同材料应用于机械零件的范畴。
6、该实验台、机械零件均属高精密类零件，可拓宽学习者眼界。
二、实验项目
1、皮带加伞齿轮，加变速箱，加链轮，加联轴器、加槽轮传动，变速箱可以输出九种不同的转速，同时可改变转动方向。
2、齿轮加伞齿轮，加槽轮，加链轮传动。
3、皮带加链轮加槽轮。
4、齿轮加弹性联轴器加皮带加槽轮。
5、齿轮加伞齿轮加槽轮加皮带。
6、皮带加刚性联轴器，加链轮，加槽轮。
7、皮带加弹性联轴器，加链轮、加槽轮。
8、齿轮加凸轮。
9、曲柄滑块机构。
10、曲柄摇杆机构。
另外根据学习者的创意还可组合其他拼装方式。
三、主要技术参数
交流电动机：功率：15W 输出转速：50转/分工作电压：220V 50HZ
外形：550×503×200mm
