CLG-103型《减速器》陈列柜

CLG-103型《减速器》陈列柜（CD解说）是根据大中专院校，职业学校的教学大纲设计的机械陈列柜，《减速器》电化教学设备。共5个柜25种减速器及1个控制台，用CD解说遥控控制，声控同步进行演示机械模型，加强对机械专业的学生的理论学习，使用范围增强认识，加深理解，是机械专业系不可缺少的理想教具设备。本套陈列柜有第一代和第二代两种形式。

一、主要特点
1、控制台配置:DVD机1台；控制硬件一套；攻放机1台,控制台1台、喇叭1对、遥控器1只,激光碟片1张（内含25台减速器语音说明）
2、控制软件：微电脑DVD程序控制系统，用DVD程控台实现全柜顺序播音动作和单柜顺序播音动作，
实现声音、图像、模型三位一体同步动作，采用多种播放方案（如前进、后退、停止、步进、循环等）；也可实现任选和顺序动作。
3、控制方式：可实现全柜遥控和手动顺序播音、单个模型播音动作，或只动作不播音等功能。
4、控制动作过程：选中某号模型按遥控器上的数字键，按确认后，陈列柜上对应该号码的减速器就开始动作运转，同时DVD机开始播放语音讲解此减速器的特点及功能，讲解完毕后等待下一步动作。

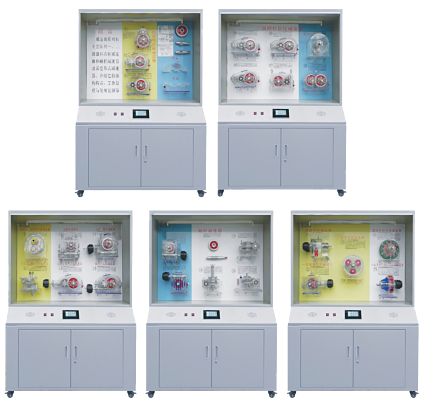

CLG-103型《减速器》陈列柜内容

序号与名称	陈列柜内容
第一柜一级减速箱种类	1 、斜齿轮减速器 2 、直齿轮减速器 3 、人字齿轮减速器
第二柜二级减速箱种类	4 、两级圆柱直齿轮减速器 5 、两级圆柱斜齿轮减速器 6 、分流式减速器 7 、中心驱动式齿轮减速器 8 、同轴线（立式）减速器 9 、同轴线（卧式）减速器
第三柜蜗轮综合减速器应用	10 、轴装式二级齿轮减速器 11 、立式二级齿轮减速器 12 、双级蜗杆减速器 13 、圆锥 — 圆柱齿轮减速器 14 、齿轮 — 蜗杆减速器 15 、蜗杆 — 齿轮减速器
第四柜蜗轮蜗杆减速器	16 、蜗杆减速器（下置式） 17 、蜗杆减速器（垂直交叉式） 18 、蜗杆减速器 19 、立轴蜗杆减速器 20 、蜗杆蜗轮减速器
第五柜典型减速器	21 、谐波齿轮减速器 22 、一级圆锥齿轮减速器 23 、立式摆线针轮行星减速器 24 、行星齿轮减速器 25 、少齿差渐开线行星齿轮减速器

减速器陈列柜规格：1250×430×1780mm
