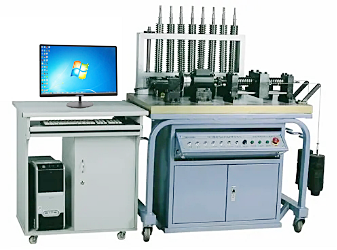

LG-LX01型螺旋传动测试分析实验台

LG-LX01型 螺旋传动测试分析实验台是为机械类,机械设计专业的教学设计,螺旋传动是通过螺杆和螺母的旋合传递运动和动力。它主要是将旋转运动变成直线运动,以较小的旋转矩得到*大的推力,旋转传动分为滑动螺旋副、滚动螺旋副和静压螺旋副三中形式。螺旋传动实验台研究的对象是滑动螺旋副和滚动旋转副,在不同载荷情况下传动效率和对传动精度的分析。
一、实验目的
1、滑动螺旋副:梯形螺纹、矩形螺纹、锯齿形螺纹、双、单头几何尺寸与螺距的测定实验。
2、滑动螺旋副:梯形螺纹、矩形螺纹、锯齿形螺纹、双头、单头、滚动螺旋副,恒载荷情况下,位移速度的测定。
3、滑动螺旋副、滚动螺旋副效率曲线的测定与绘制及其比较。
4、滚动轴承效率曲线的测定
二、主要配置
1、带减速器的直流调速电机:N=40WW=0-50转/分(1台)
2、转矩转速传感器:T=5N.m转速:n=0-6000r/min(1台)
3、直流位移传感器:量程:L=0-180mm(1台)
4、角位移传感器:量程:0-1000脉冲(1台)
5、被测螺旋副:丝杆;单头、双头共5根(供客户选购);锯齿形丝杆单头、双头各一根(供客户选购);矩齿形丝杆单头、双头各一根(供客户选购);滚动螺旋传动副1套
6、负载砝码20块,2kg/块
7、弹簧Φ40×300(长)1个
8、测试软件1张
9、外形尺寸:1200×600×880mm
10、重量:160kg
1、滑动螺旋副:梯形螺纹、矩形螺纹、锯齿形螺纹、双、单头几何尺寸与螺距的测定实验。
2、滑动螺旋副:梯形螺纹、矩形螺纹、锯齿形螺纹、双头、单头、滚动螺旋副,恒载荷情况下,位移速度的测定。
3、滑动螺旋副、滚动螺旋副效率曲线的测定与绘制及其比较。
4、滚动轴承效率曲线的测定
二、主要配置
1、带减速器的直流调速电机:N=40WW=0-50转/分(1台)
2、转矩转速传感器:T=5N.m转速:n=0-6000r/min(1台)
3、直流位移传感器:量程:L=0-180mm(1台)
4、角位移传感器:量程:0-1000脉冲(1台)
5、被测螺旋副:丝杆;单头、双头共5根(供客户选购);锯齿形丝杆单头、双头各一根(供客户选购);矩齿形丝杆单头、双头各一根(供客户选购);滚动螺旋传动副1套
6、负载砝码20块,2kg/块
7、弹簧Φ40×300(长)1个
8、测试软件1张
9、外形尺寸:1200×600×880mm
10、重量:160kg
