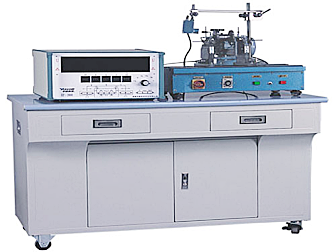

LG-DCF03型动平衡测试分析实验台

一、产品特点
　　LG-DCF03型动平衡测试分析实验台采用数字显示（或矢量表显示）不平衡量的大小及相位，采用*新的国际通用数字模拟集成电路作为测量系统，弹性系统采用H型支承，恢复力强，稳定性好，传动方式采用平皮带传动，传动平稳性好，压电式力传感器作为机电换能机构，取代了以往的加速传感器及放大机构，更符合平衡机的测力原理，且结构轻巧、安装方便、灵敏度高，用光电传感器作为相位基准信号。

二、实验内容
　　1、对旋转零件做动平衡检验
　　2、对旋转零件做动平衡校正
三、主要技术指标
　　1、工作质量范围：0.2-5kg
　　2、每个支承架的偶然超载：3.5kg
　　3、工作最大直径：310mm
　　4、工件轴颈范围：5-40mm
　　5、最大灵敏度：0.005g
　　6、两支承架中心间的最大距离：400mm
　　7、两支承架中心间的最小距离：55mm
　　8、电动机功率：90W
　　9、圈带传动处直径范围：8-90mm
　　10、工作转速：：1000-5000转/分
四、技术要求
　　1、最小可达剩余不平衡度：≤0.3g.mm/kg
　　2、不平衡量减少率：URR≥90%
　　3、外形：550×350×520mm
